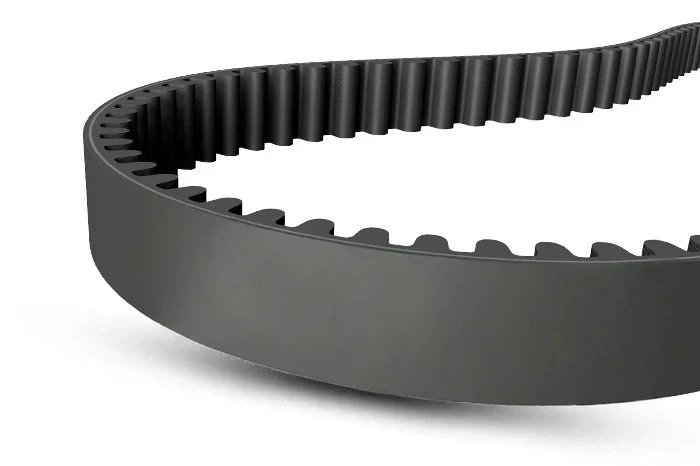

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Размеры зубчатого ремня

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Шаг зуба	мм	20
Длина	мм	3800
Кол-во зубьев	шт	190
Производитель		CFNR

Характеристики зубчатого ремня

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Характеристики

Свойства ремня HTD 20M
1. Высокая точность передачи движения: Зубчатая структура обеспечивает синхронность вращения без проскальзывания.
2. Прочность и долговечность: Армирование стальными или стекловолоконными тросами повышает устойчивость к растяжению и износу.
3. Устойчивость к нагрузкам: Подходит для работы в условиях высоких нагрузок и скоростей.
4. Низкий уровень шума: Плавное зацепление зубьев снижает шум при работе.
5. Устойчивость к температуре и химическим воздействиям: Материалы ремня устойчивы к маслам, влаге и другим агрессивным средам.

Профиль

HTD

Материал

Резина

Маркировка зубчатого ремня

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Пример маркировки: HTD 20M-85-1000 означает:
• HTD 20M — тип ремня,
• 85 — ширина ремня в мм,
• 1000 — длина ремня в мм.

Применение зубчатого ремня

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Применение ремня HTD 20M
1. Промышленное оборудование: Конвейеры, станки с ЧПУ, упаковочные машины.
2. Тяжелое оборудование: Приводы в строительной и сельскохозяйственной технике.
3. Робототехника: Приводы манипуляторов и систем позиционирования.
4. Транспортные системы: Подъемные механизмы, лифты.
5. Медицинское оборудование: Точные приводы в диагностических приборах.

Отзывы

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Доставка

Зубчатый ремень профиля HTD 3800 20M 190 зуб. CFNR din

Зубчатый ремень HTD 20M — это синхронный ремень, предназначенный для передачи механической энергии между валами с высокой точностью и способностью выдерживать значительные нагрузки. Его зубчатая структура обеспечивает надежное зацепление с зубчатыми шкивами, предотвращая проскальзывание и обеспечивая синхронность вращения. Ремень HTD 20M используется в тяжелом промышленном оборудовании, станках с ЧПУ, конвейерах и других устройствах, где требуется передача больших мощностей. Преимущества ремней HTD 20M:
• Точность: Обеспечивает синхронное вращение валов.
• Надежность: Устойчив к износу и растяжению.
• Долговечность: Высокий срок службы даже при интенсивной эксплуатации.
• Универсальность: Подходит для различных применений.
• Простота монтажа: Легко устанавливается и заменяется.

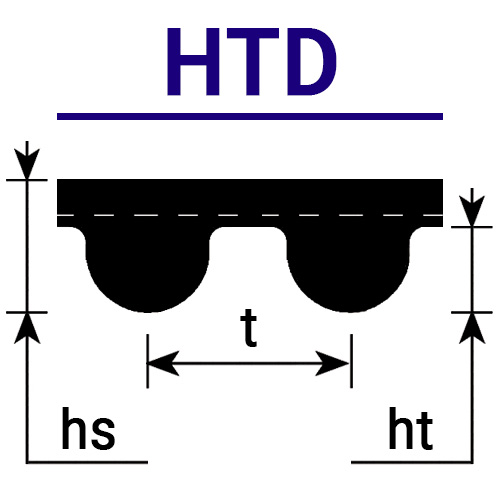

Основные размеры

Основные характеристики ремня HTD 20M:
1. Шаг зуба (Pitch): 20 мм (расстояние между центрами соседних зубьев).
2. Высота зуба (Tooth Height): Около 9,5 мм.
3. Ширина ремня: Стандартные ширины: 50 мм, 85 мм, 115 мм, 170 мм и другие (в зависимости от производителя и применения).
4. Длина ремня: Определяется количеством зубьев (N) и рассчитывается по формуле: Длина ремня (мм) = N × 20 мм. Например, ремень с 50 зубьями будет иметь длину 1000 мм.
5. Материал: Стандартно изготавливается из неопрена и из резинового компаунда со стекло кордом. Также возможно изготовление ремней из полиуретана с металлическим или кевларовым кордом.
6. Тип зубьев: Зубья имеют полукруглую (эвольвентную) форму, что обеспечивает плавное зацепление с зубчатыми шкивами.
7. Температурный диапазон: Может составлять от -40°C до +130°C (зависит от материала).
