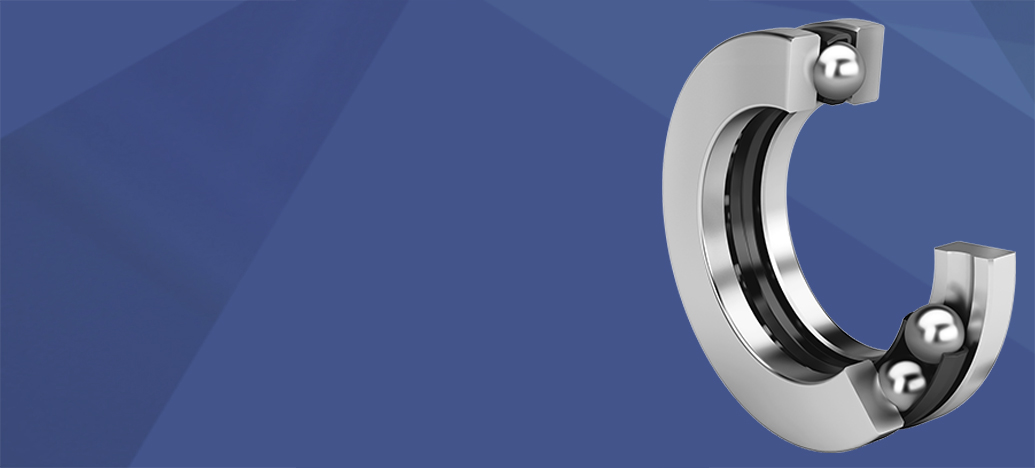

Шарикоподшипники упорные

Таблица обозначений упорных шарикоподшипников

 Продукт  d (mm) D (mm)  B (mm)  ≈m (кг)  Ca (N)  C0a (N)  nϑr (1/min)   nϑr (1/min)  Tmax (°C) Tmin (°C)

51315

75
135
44
2,516
163.000
360.000
2.480
4.650
150
-30

51316

80
140
44
2,667
160.000
360.000
2.460
4.450
150
-30

51317

85
150
49
3,417
186.000
420.000
2.260
4.250
150
-30

51318

90
155
50
3,668
193.000
455.000
2.240
4.050
150
-30

51320

100
170
55
4,834
238.000
580.000
1.970
3.650
150
-30

51405

25
60
24
0,317
43.000
66.000
4.700
10.900
150
-30

51406

30
70
28
0,491
70.000
112.000
3.850
9.100
150
-30

51407

35
80
32
0,739
76.000
126.000
3.600
8.500
150
-30

51408

40
90
36
1,083
96.000
170.000
3.250
7.600
150
-30

51409

45
100
39
1,424
123.000
222.000
2.850
6.900
150
-30

51410

50
110
43
1,91
138.000
255.000
2.650
6.500
150
-30

51411

55
120
48
2,533
167.000
315.000
2.340
6.000
150
-30

51412-MP

60
130
51
3,51
201.000
395.000
2.190
5.500
150
-30

51413-MP

65
140
56
4,47
217.000
450.000
2.050
5.200
150
-30

51414-MP

70
150
60
5,524
222.000
500.000
1.920
5.000
150
-30

51415-MP

75
160
65
6,81
238.000
560.000
1.810
4.750
150
-30

51416-MP

80
170
68
8,028
270.000
620.000
1.710
4.550
150
-30

51417-MP

85
180
72
9,231
305.000
750.000
1.620
4.250
150
-30

51418-MP

90
190
77
11,176
325.000
830.000
1.540
4.100
150
-30
51420-MP

100
210
85
14,681
375.000
1.060.000
1.350
3.650
150
-30

52202

10
32
22
0,085
16.600
24.800
9.800
13.700
150
-30

52204

15
40
26
0,15
21.100
37.500
8.500
11.100
150
-30

52205

20
47
28
0,214
26.500
50.000
7.500
9.400
150
-30

52206

25
52
29
0,249
23.900
46.000
7.300
8.200
150
-30

52207

30
62
34
0,405
35.500
67.000
6.000
7.500
150
-30

52208

30
68
36
0,55
44.000
97.000
5.500
6.900
150
-30

52209

35
73
37
0,57
39.000
80.000
5.500
6.500
150
-30

52210

40
78
39
0,684
50.000
106.000
4.950
5.800
150
-30

52211

45
90
45
1,033
58.000
133.000
4.350
5.600
150
-30

52212

50
95
46
1,116
62.000
139.000
4.200
5.200
150
-30

52213

55
100
47
1,281
64.000
149.000
4.100
4.800
150
-30

52214

55
105
47
1,4
66.000
159.000
4.000
4.750
150
-30

52215

60
110
47
1,493
67.000
169.000
3.950
4.450
150
-30

52216

65
115
48
1,568
75.000
191.000
3.700
4.150
150
-30

52217

70
125
55
2,179
98.000
250.000
3.250
3.950
150
-30

52218

75
135
62
3,055
119.000
300.000
2.900
3.800
150
-30

52220

85
150
67
3,895
119.000
325.000
2.700
3.550
150
-30
52222

95
160
67
4,216
126.000
365.000
2.650
3.250
150
-30

52224

100
170
68
4,831
128.000
385.000
2.550
3.100
150
-30

52305

20
52
34
0,29
34.500
55.000
6.000
9.700
150
-30

52306

25
60
38
0,435
35.500
65.000
5.700
8.600
150
-30

52307

30
68
44
0,63
50.000
89.000
4.850
7.600
150
-30

52308

30
78
49
1,06
61.000
112.000
4.250
7.200
150
-30

52309

35
85
52
1,236
75.000
140.000
3.800
6.500
150
-30

52310

40
95
58
1,774
82.000
169.000
3.550
6.100
150
-30
52311

45
105
64
2,312
102.000
207.000
3.200
5.700
150
-30

52312

50
110
64
2,49
101.000
207.000
3.150
5.400
150
-30
52313

55
115
65
2,65
105.000
220.000
3.050
5.000
150
-30

5 2314

55
125
72
3,943
134.000
290.000
2.750
4.800
150
-30
52315

60
135
79
2,581
163.000
360.000
2.480
4.500
150
 -30

Основные свойства
Упорные шарикоподшипники состоят из тугих колец, свободных колец и сепараторов с шариками. Подшипники являются разъемными. Таким образом, комплект шариков с сепаратором и кольца могут монтироваться раздельно. Наряду с подшипниками с плоскими кольцами, для компенсации статических перекосов выпускаются подшипники с самоустанавливающимися свободными кольцами. В большинстве случаев такие исполнения применяются совместно с подкладными кольцами. Упорные шарикоподшипники выпускаются одинарными и двойными. Оба исполнения воспринимают высокие осевые силы, однако не должны нагружаться в радиальном направлении.

Шарикоподшипники упорные одинарные
Одинарные упорные шарикоподшипники воспринимают осевые силы, действующие в одном направлении. Подшипники конструктивных рядов 511, 512, 513 и 514 имеют плоское свободное кольцо. Для них не допустимы ни угловые перекосы, ни несоосность вала и корпуса.

Угловая самоустанавливаемость
Подшипники конструктивных рядов 532 и 533 имеют самоустанавливающееся свободное кольцо. При соответствующем исполнении корпуса и в сочетании с подкладными кольцами U2 и U3 они способны изменять угловое положение и обеспечивают таким образом компенсацию статических перекосов вала относительно корпуса.

Шарикоподшипники упорные двойные
Двойные упорные шарикоподшипники воспринимают осевые силы, действующие в обоих направлениях. Подшипники конструктивных рядов 522 и 523 выпускаются с двумя плоскими свободными кольцами и не обладают угловой самоустанавливаемостью.

Угловая самоустанавливаемость
Подшипники конструктивных рядов 542 и 543 имеют самоустанавливающиеся свободные кольца. При соответствующем исполнении корпуса и в сочетании с подкладными кольцами U2 и U3 они способны изменять угловое положение и обеспечивают таким образом компенсацию статических перекосов вала относительно корпуса.

Pабочая температура
Упорные шарикоподшипники могут использоваться при рабочих температурах от –30 °C до +150 °C, ограниченных термическими характеристиками смазочного вещества.

Поставляемые исполнения

Шарико-подшипники упорные одинарные

Дополнительное обозначение

Описание

Исполнение

МР

Массивный латунный сепаратор с окнами с центрированием по телам качения

Стандартное

Р5

Повышенная точность по классу Р5

Специальное, по заказу

Р6

Повышенная точность по классу Р6

511, 512, 513, 514 532, 533 Самоустанавливающееся свободное кольцо
Шарико-подшипники упорные одинарные 511, 512, 513, 514 Шарико-подшипники упорные одинарные 532, 533 Самоустанавливающееся свободное кольцо

Шарико-подшипники упорные двойные

522, 523 542, 543 Самоустанавливающиеся свободные кольца
Шарико-подшипники упорные одинарные 511, 512, 513, 514 Шарико-подшипники упорные одинарные 532, 533 Самоустанавливающееся свободное кольцо
