Клиновые ремни классические

Быстрый поиск клиновые ремни классические


Подробнее о вариантах замены клиновых ремней по длине, вы можете прочитать в нашей статье "Подбор клиновых ремней" пройдя по ссылке.
- размера нет на складе выберете ближайшие размеры
- размера нет на складе выберете ближайшие размеры

Клиновые ремни классического сечения высшего качества со склада в Москве

    Клиновые ремни классического сечения высшего качества, предлагаемые Вашему вниманию, возможно купить как за наличный, так и безналичный расчет. Данные ремни предназначены для работы в силовых приводах промышленного оборудования.


Клиновые ремни классического сечения Клиновые ремни классического сечения Тип Ширина
b, мм
Высота
h, мм
Длина, мм Скачать
"Таблицу взаимозаменяемости
клиновых ремней по различным
производителям"
10/Z 10 6 450 - 2500 - СКАЧАТЬ -

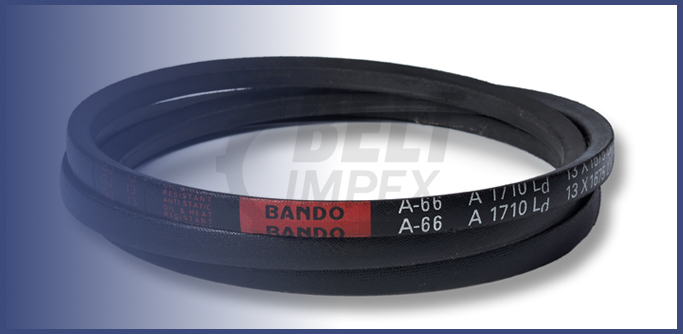

13/A 13 8 560 - 5000 - СКАЧАТЬ -
17/B 17 11 615 - 8763 - СКАЧАТЬ -
22/C 22 14 1090 - 9144 - СКАЧАТЬ -

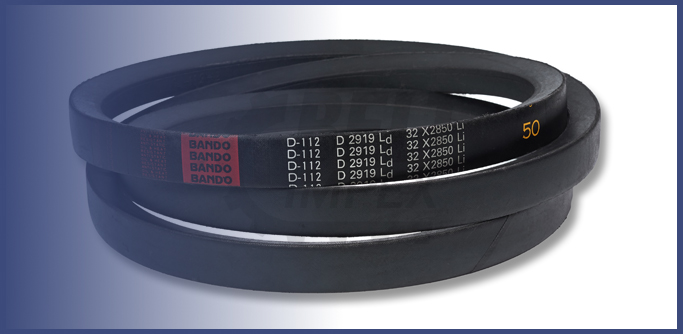

32/D 32 20 2000 - 12500 - СКАЧАТЬ -
40/E 40 25 5000 - 11200 - СКАЧАТЬ -

    Области применения клиновых ремней классического сечения
    • Классические промышленные и сельскохозяйственные приводы;
    • Автомобилестроение;
    • Системы с возможностью обратного хода;
    • Передачи с натяжным роликом;
    • Передачи больших мощностей в конструкциях с натяжным роликом при небольших шкивах;
    • Пригодность для большинства существующих ременных передач;
    • Конструкции с наружным натяжением малого диаметра.

    Клиновые ремни классического сечения - свойства
    • электропроводность соответственно ISO 1813 относительная устойчивость к маслам и тропическим условиям;
    • работа в интервале температур от -55ºC до +70ºC;
    • устойчивость к пыли.

    Клиновые ремни классического сечения - варианты исполнения
    Клиновые ремни вулканизированы в специальном кожухе и упрочнены полиэфирным кордом, который отличается высокой прочностью и растягивается в незначительной степени. Доступны в двух вариантах исполнения: клиновые ремни узкого сечения, соответствующие DIN 7753 и классические клиновые ремни, соответствующие DIN 2215.
    Клиновые приводные ремни классического сечения являются маслостойкими и антистатичными (по стандарту ISO 1813).

    Клиновые ремни классического сечения обладают рядом достоинств:
    • Клиновые ремни классического сечения имеют отличное соотношение эксплуатационных качеств и стоимости.
    • Клиновые ремни классического сечения обеспечивают высокую надежность и эффективность.
    • Длительный срок службы позволяет снизить затраты на замену и техническое обслуживание.




    Клиновые ремни классического сечения с открытыми боковыми гранями и с формовым зубом высшего качества, предлагаемые Вашему вниманию, возможно купить как за наличный, так и безналичный расчет. Данные ремни предназначены для работы в приводах к которым предъявляются высокие требования, DIN 2215.


Клиновые ремни узкого сечения повышенной мощности Клиновые ремни узкого сечения повышенной мощности Тип Ширина
b, мм
Высота
h, мм
Длина, мм Скачать
"Таблицу взаимозаменяемости
клиновых ремней по различным
производителям"
ZX 10 6 505 - 2105 - СКАЧАТЬ -
AX 13 8 513 - 2697 - СКАЧАТЬ -

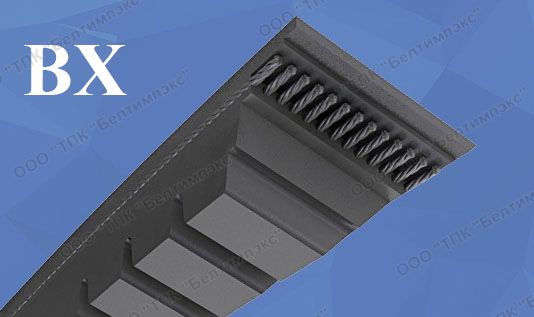

BX 16.5 11 703 - 3091 - СКАЧАТЬ -
CX 22 14 1132 - 3062 - СКАЧАТЬ -

    Клиновые ремни с открытыми боковыми гранями для работы в приводах к которым предъявляются требования стандарта DIN 2215 используются в тех случаях, когда предъявляются самые высокие требования относительно передачи мощности и работы без помех, для приводов с повышенными требованиями по плавности хода и передаваемой мощности
    Классические клиновые ремни с открытыми боковыми гранями и с формовым зубом изготовленные в сочетании специального метода производства с оптимальным составом материалов, обеспечивают устойчивую безотказную работу для передачи мощностей при одновременном сохранении стабильных размеров.

    Применение:
    Классические клиновые ремни с открытыми боковыми гранями находят применение в приводах, к которым предъявляются высокие требования по плавности хода и передаваемой мощности.

    Классические клиновые ремни с открытыми боковыми гранями - свойства
    • относительная устойчивость к маслам;

    • 5/-, 6/Y, 8/-:

- устойчивость к воздействию температур от -30°С до +80°С,

- электропроводность согласно стандарту ISO 1813;

    • ZX-CX<3500mm:

- устойчивость к воздействию температур от -55°С до +70°С,

- электропроводность согласно стандарту ISO 1813;

    • ZX-CX>3500mm:

- устойчивость к воздействию температур от -30°С до +80°С,

- электропроводность по запросу,

- устойчивость к пыли;

    • ZX-CX>3500mm:

- устойчивость к воздействию температур от -30°С до +80°С,

- электропроводность по запросу;

    • устойчивость к пыли

    • пригодны для эксплуатации в тропических условиях


    Классические клиновые ремни с открытыми боковыми гранями с формовым зубом без обертки боковых граней являются идеальными для скоростных клиноременных передач, работающих в тяжелом режиме.
    Клиновые приводные ремни с открытыми боковыми гранями успешно заменяют традиционные клиновые ремни там, где экономия пространства и веса являются критическими факторами.


Взаимозаменяемость классических клиновых ремней по ГОСТ 1284-1,2-89 и по DIN 2215



Тип ремня по ГОСТ 1284-1,2-89
Тип ремня по DIN 2215

Ширина большого основания В (мм)

Высота ремня Н (мм)

Расчет- ная ширина ремня B1 мм.

Мин. Диаметр шкива. мм.

Угол клина *

Наруж- ная длина мм.

Расчет- ная длина   мм.

Внутрен- няя длина мм.

Вес ремня кг/м.

Z(0) (10x6)

Z

10

6

8,8

50

40

La= Lw+16

Номинал. длина

Li=Lw- 22

0.07

A(A) (13х8)

A

13

8

11

71

40

La= Lw+20

Номинал. длина

Li=Lw- 30

0.11

В(Б) (17х11)

B

17

11

14

71

40

La= Lw+26

Номинал. длина

Li=Lw- 43

0.19

С(В) (22х14)

C

22

14

19

160

40

La= Lw+36

Номинал. длина

Li=Lw- 52

0.31

Д(Г) (32х19)

D

32

19

27

250

40

La= Lw+51

Номинал. длина

Li=Lw- 75

0.66

Е(Д) (38х23)

E

40

23

32

500

40

La= Lw+75

Номинал. длина

Li=Lw- 126

1.07

    Согласно ГОСТ 1284-1,2-89 за основные размеры профиля брались  ширина ремня (B) и Высота (H), В DIN 2215 за основу брались точно эти же размеры.
    Что касается длины ремня, то тут все гораздо более запутанно.
    Согласно ГОСТ 1284-1,2-89 все длины ремней маркировались по расчетной длине ремня (длина ремня по корду) за основу измерения был взят миллиметр. Поэтому все длины ремней согласно ГОСТ, измеряются в мм.
    Согласно  DIN 2215 за основы брались дюймы, а так же внутренняя длина ремня. Поэтому ремни произведенные согласно DIN имеют другую длину в стандарте, не совпадающую с длинами ремней произведенными по ГОСТ. Но учитывая возможность натяжки разница в длинах на 10-20 мм, не существенна и компенсируется натяжкой шкивов.
