Протяжные ремни с покрытием

Протяжные ремни, предлагаемые Вашему вниманию, возможно купить как за наличный, так и безналичный расчет. Данные ремни предназначены для работы в конвейерном и транспортерном промышленном оборудовании.

Понятие «Протяжные ремни» – это до некоторой степени условное понятие. Теоретически, в самом простом исполнении, это любой ремень (плоский, синхронный, клиновой, поликлиновой) имеющий дополнительное покрытие на обратной стенке ремня. Применяются такие ремни для перемещения (протягивания) продукции за счет увеличения коэффициента трения. Некоторые ремни представляют из себя вообще только покрытие, т.е. могут использоваться вообще без основы и корда. Но это очень редкое явление.


Протяжные ремни на зубчатой основе

Продукция может быть самая разнообразная. От пленки для фасовки сыпучих веществ в вертикальных фасовщиках, до протяжки кабеля или поддержки профиля, выходящего из экструдера. На ранних стадиях развития фасовки сыпучих продуктов возможно использовали стандартные ремни (резиновые или полиуретановые) вообще без дополнительных покрытий, что естественно приводило к быстрому износу ремней. Затем поняли, что если на обычный приводной ремень, который осуществляет перемещение товара, нанести сверху более твердое (или наоборот, более мягкое) покрытие, то он будет работать гораздо дольше. Сейчас этих покрытий очень много, и каждая компания производитель улучшает существующие покрытия или создает новые. Наиболее распространенные покрытия в мире мы рассмотрим ниже. Ремни (основа) за некоторыми исключениями особенным разнообразием не отличаются. Чаще всего это стандартные неопреновые или полиуретановые ремни. Единственно, полиуретановые ремни в основном имеют корд из кевалара (для лучшего огибания шкивов и уменьшения риска попадания металокорда в пищевые продукты), хотя и не всегда. Например, если ремень не имеет прямого контакта с пищевыми продуктами или требуется большое усилие для протяжки (кабельные заводы), то корд скорее всего используется стальной.

Покрытие на ремнях может быть, как бесшовным, так и состыкованным. Бесшовное естественно лучше, т.к. износ покрытия происходит равномерно, в то время как у состыкованного покрытия, со временем, может образоваться «горб» в месте стыка. Корме того, ремни с состыкованным покрытием нельзя использовать в узлах имеющих реверс. (обратное вращение) и вращение не должно превышать 55 об/мин. Правда у бесшовных покрытий имеются свои ограничения - это длина ремня. В основном это ремни длиной до 2-х метров.

Фактически, протяжными можно назвать любые ремни, осуществляющие транспортировку (перемещение) чего бы то ни было, за счет силы трения между перемещаемым продуктом и ремнем.


Протяжные ремни, основные понятия и структура

Структура протяжных зубчатых ремней

Протяжной ремень состоит из основы и покрытия (или нескольких покрытий). Основа - часть ремня, контактирующая со шкивом. Хотя, как и говорилось выше, бывают и безосновные ремни (как правило это относится к плоским ремням). Покрытие – часть ремня, контактирующая с перемещаемой продукцией. Обычно наносят на наружную сторону ремня. Исключение составляют антифрикционные покрытия (PAZ, PTFE...), которые часто наносят именно на основу ремня. Это позволяет сохранить основу ремня от преждевременного износа в том случае, если при работе между шкивом и ремнем возможно попадание абразивных веществ.

Классифицировать покрытия можно по разным признакам (материалу, твердости, коэффициенту трения ...), мы остановимся на классификации по материалу покрытия (резина, полиуретан, ПВХ, фетр, силикон, полиамид, тефлон PTFE, кожа ...).

Один из самых важных показателей покрытий – это твердость покрытия, т.к. от нее напрямую зависит коэффициент трения.


Цвета материалов покрытия протяжных ремней

Так как резину или пластик (полиуретан), можно окрасить в любой цвет без потери свойств, для некоторого облегчения идентификации твердости материалов некоторыми Европейскими компаниями была введена цветовая градация покрытия.

Пример:
Linatex 40 Sh A - розовый или красный,
EPDM 65 Sh A - зеленый.

К сожалению общемирового признания, эта идея не получила. Китай, Индия, производят красную резину любой твердости от 35 по 75 Sh A. Поэтому при определении покрытия без маркировки возникает много сложностей. И подбор очень часто сводится к эксперименту. Т.е. не подходит с твердостью 40Sh A, берем покрытие с твердостью 45-50 Sh A, если он не подходит, берем с твердостью 65 Sh A.


Основные типы проточек, отверстий, углублений и направляющих протяжных ремней

    Протяжные ремни на зубчатой или поликлиновой основе, главным образом, применяются в вакуум упаковочных машинах и фасовочном оборудовании, в деревообработке и мебельном производстве. Они так же, могут изготавливаться со специальными направляющими проточками по зубу либо по покрытию, а также с вакуумными отверстиями.

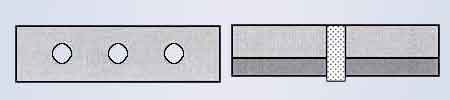

Цилиндрические вакуумные отверстия Цилиндрические вакуумные отверстия
Конические вакуумные отверстия Конические вакуумные отверстия
Вакуумные отверстия с овальной проточкой Вакуумные отверстия с овальной проточкой
Вакуумные отверстия с прямой проточкой Вакуумные отверстия с прямой проточкой
Вакуумные отверстия с диагональной проточкой Вакуумные отверстия с диагональной проточкой
Прямые углубления Прямые углубления
Диагональные углубления Диагональные углубления
Углубления продольные Углубления продольные

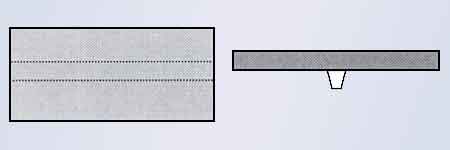

Направляющие Углубления продольные


Ассортимент
