Клиновые ремни широкоугольные

Наши поставщики Сертификаты продукции Каталоги в PDF Опросные листы

Быстрый поиск клиновые ремни широкоугольные

Подробнее о вариантах замены клиновых ремней по длине, вы можете прочитать в нашей статье "Подбор клиновых ремней" пройдя по ссылке.

- размера нет на складе выберете ближайшие размеры

Предлагаем Вам приобрести со склада полиуретановые клиновые приводные ремени Bando Banflex, одноручьевые профили 3M, 5M, 7M, 11M и многоручьевые 5MS, 7MS, 11MS. Угол клина таких ремней составляет 60°, поэтому их называют "широкоугольными".

Применение широкоугольных клиновых ремней

Эти ремни рекомендуется использовать в приводах фрезерных и токарных станков, шпиндельных приводах дерево- и металлообрабатывающих станков, приводных механизмах компьютерной переферии, небольших воздуходувок и т.д.

Свойства широкоугольных клиновых ремней

• объединенная конструкция ремня Banflex повышает его устойчивость;
• ребра ремня уменьшают изгибающую нагрузку на шкивы малого диаметра и обеспечивают жесткость ремня в горизонтальном направлении;
• угол в 60° обеспечивает более эффективную поддержку элементов, работающих на растяжение, и более равномерное распределение нагрузки;
• малое поперечное сечение ремня обеспечивает соответствие особым эксплуатационным требованиям, включая высокие скорости вращения валов, малые размеры системы привода и плавность хода;
• полиуретановая смесь с высоким модулем упругости характеризуется высоким коэффициентом трения;
• высокоточный способ формирования исключает возможность появления наплывов и расслоений;
• превосходное сцепление прочных на разрыв кордов с полиуретановой смесью обеспечивает высокую усталостную прочность и длительный срок службы ремня;
• более высокие скорости вращения валов (до 60 м/сек.);
• диапазон рабочих температур от - 30°С до +60°С.

Широкоугольные ремни Banflex могут выпускаются одноручьевыми и многоручьевыми.

Звоните +7 (495) 221-06-49 и наши специалисты ответят на все Ваши вопросы и помогут подобрать необходимый широкоугольный клиновой ремень!

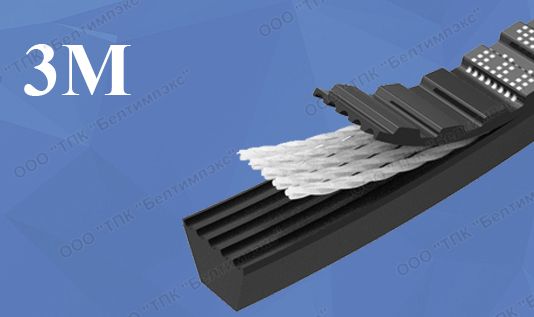

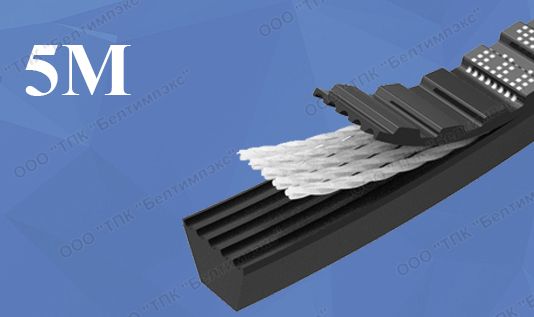

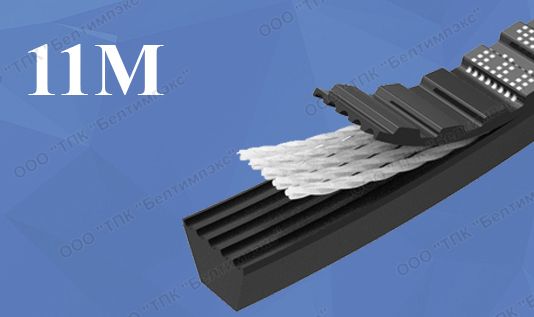

Одноручьевые клиновые ремни Banflex

Конструкция широкоугольных одноручьевых ремней Banflex

1 – Полиуретан
2 – Корд из полиэстера
3 – Слой работающий на сжатие из полиуретана

Пример обозначения широкоугольных одноручьевых ремней

7M - 800

7M – профиль ремня
800 – внешняя длина ремня, мм.

Технические характеристики широкоугольных одноручьевых ремней

Тип / Профиль	Ширина a, мм	Высота b, мм	Длина, мм
3М	3	2,1	180 - 750
5М	5	3,3	280 - 1850
7М	7	5,3	500 - 2300
11М	11	6,9	710 - 2300

Стандартные длины широкоугольных одноручьевых ремней

Ассортимент клиновых полиуретановых ремней 3M, 5M, 7M, 11M Bando:

Внешняя длина		Тип / Обозначение
мм.	дюйм	3M	5M	7M	11M
180	7,1	3М 180	-	-	-
185	7,3	3М 185	-	-	-
190	7,5	3М 190	-	-	-
195	7,7	3М 195	-	-	-
200	7,9	3М 200	-	-	-
206	8,1	3М 206	-	-	-
212	8,3	3М 212	-	-	-
218	8,6	3М 218	-	-	-
224	8,8	3М 224	-	-	-
230	9,1	3М 230	-	-	-
236	9,3	3М 236	-	-	-
243	9,6	3М 243	-	-	-
250	9,8	3М 250	-	-	-
258	10,2	3М 258	-	-	-
265	10,4	3М 265	-	-	-
272	10,7	3М 272	-	-	-
280	11	3М 280	5М 280	-	-
290	11,4	3М 290	5М 290	-	-
300	11,8	3М 300	5М 300	-	-
307	12,1	3М 307	5М 307	-	-
315	12,4	3М 315	5М 315	-	-
325	12,8	3М 325	5М 325	-	-
335	13,2	3М 335	5М 335	-	-
345	13,6	3М 345	5М 345	-	-
355	14	3М 355	5М 355	-	-
365	14,4	3М 365	5М 365	-	-
375	14,8	3М 375	5М 375	-	-
387	15,2	3М 387	5М 387	-	-
400	15,7	3М 400	5М 400	-	-
412	16,2	3М 412	5М 412	-	-
425	16,7	3М 425	5М 425	-	-
437	17,2	3М 437	5М 437	-	-
450	17,7	3М 450	5М 450	-	-
462	18,2	3М 462	5М 462	-	-
475	18,7	3М 475	5М 475	-	-
487	19,2	3М 487	5М 487	-	-
500	19,7	3М 500	5М 500	7М 500	-
515	20,3	3М 515	5М 515	7М 515	-
518	20,4	-	5М 518	-	-
530	20,9	3М 530	5М 530	7М 530	-
545	21,5	3М 545	5М 545	7М 545	-
560	22	3М 560	5М 560	7М 560	-
580	22,8	3М 580	5М 580	7М 580	-
600	23,6	3М 600	5М 600	7М 600	-
615	24,2	3М 615	5М 615	7М 615	-
630	24,8	3М 630	5М 630	7М 630	-
650	25,6	3М 650	5М 650	7М 650	-
670	26,4	3М 670	5М 670	7М 670	-
690	27,2	3М 690	5М 690	7М 690	-
710	28	3М 710	5М 710	7М 710	11М 710
730	28,7	3М 730	5М 730	7М 730	11М 730
750	29,5	3М 750	5М 750	7М 750	11М 750
775	30,5	-	5М 775	7М 775	11М 775
800	31,5	-	5М 800	7М 800	11М 800
825	32,5	-	5М 825	7М 825	11М 825
850	33,5	-	5М 850	7М 850	11М 850
875	34,4	-	5М 875	7М 875	11М 875
900	35,4	-	5М 900	7М 900	11М 900
925	36,4	-	5М 925	7М 925	11М 925
950	37,4	-	5М 950	7М 950	11М 950
975	38,4	-	5М 975	7М 975	11М 975
1000	39,4	-	5М 1000	7М 1000	11М 1000
1030	40,6	-	5М 1030	7М 1030	11М 1030
1060	41,7	-	5М 1060	7М 1060	11М 1060
1090	42,9	-	5М 1090	7М 1090	11М 1090
1120	44,1	-	5М 1120	7М 1120	11М 1120
1150	45,3	-	5М 1150	7М 1150	11М 1150
1180	46,5	-	5М 1180	7М 1180	11М 1180
1220	48	-	5М 1220	7М 1220	11М 1220
1250	49,2	-	5М 1250	7М 1250	11М 1250
1280	50,4	-	5М 1280	7М 1280	11М 1280
1320	52	-	5М 1320	7М 1320	11М 1320
1360	53,5	-	5М 1360	7М 1360	11М 1360
1400	55,1	-	5М 1400	7М 1400	11М 1400
1450	57,1	-	5М 1450	7М 1450	11М 1450
1500	59,1	-	5М 1500	7М 1500	11М 1500
1550	61	-	-	7М 1550	11М 1550
1600	63	-	-	7М 1600	11М 1600
1650	65	-	-	7М 1650	11М 1650
1700	66,9	-	-	7М 1700	11М 1700
1750	68,9	-	-	7М 1750	11М 1750
1800	70,9	-	-	7М 1800	11М 1800
1850	72,8	-	5М 1850	7М 1850	11М 1850
1900	74,8	-	-	7М 1900	11М 1900
1950	76,8	-	-	7М 1950	11М 1950
2000	78,7	-	-	7М 2000	11М 2000
2060	81,1	-	-	7М 2060	11М 2060
2120	83,5	-	-	7М 2120	11М 2120
2180	85,8	-	-	7М 2180	11М 2180
2240	88,2	-	-	7М 2240	11М 2240
2300	90,6	-	-	7М 2300	11М 2300

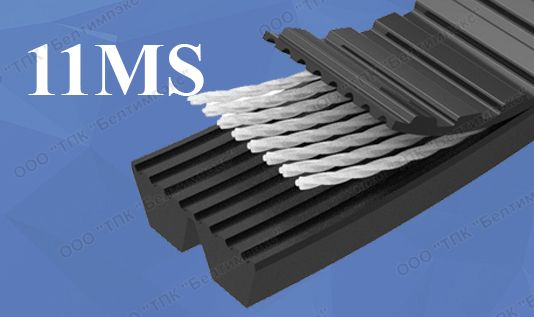

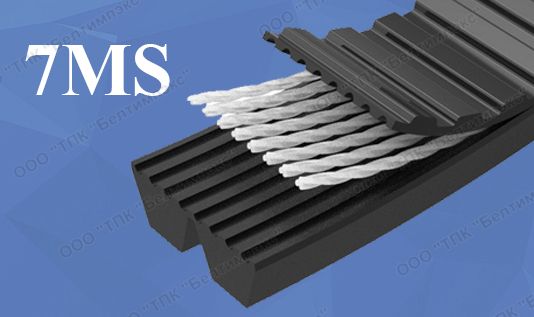

Многоручьевые клиновые ремни Banflex

Конструкция широкоугольных одноручьевых ремней Banflex

1 – Полиуретан
2 - Связывающая лента
3 – Корд из полиэстера
4 – Слой работающий на сжатие из полиуретана

Пример обозначения широкоугольных одноручьевых ремней

3 - 7MS - 800

3 - количество ручьев
7MS – профиль ремня
800 – внешняя длина ремня, мм.

Технические характеристики широкоугольных многоручьевых ремней

Тип / Профиль	Ширина b, мм	Шаг P, мм	Высота h, мм	Длина, мм
5МS	5	5,3	3,3	280 - 1850
7МS	7	8,5	5,3	500 - 2300
11МS	11	13,2	6,9	710 - 2300

Стандартные длины широкоугольных многоручьевых ремней

Ассортимент клиновых полиуретановых ремней 5MS, 7MS, 11MS Bando:

Внешняя длина		Тип / Обозначение
мм.	дюйм	5MS	7MS	11MS
280	11,0	5MS 280	-	-
290	11,4	5MS 290	-	-
300	11,8	5MS 300	-	-
307	12,1	5MS 307	-	-
315	12,4	5MS 315	-	-
325	12,8	5MS 325	-	-
335	13,2	5MS 335	-	-
345	13,6	5MS 345	-	-
355	14,0	5MS 355	-	-
365	14,4	5MS 365	-	-
375	14,8	5MS 375	-	-
387	15,2	5MS 387	-	-
400	15,7	5MS 400	-	-
412	16,2	5MS 412	-	-
425	16,7	5MS 425	-	-
437	17,2	5MS 437	-	-
450	17,7	5MS 450	-	-
462	18,2	5MS 462	-	-
475	18,7	5MS 475	-	-
487	19,2	5MS 487	-	-
500	19,7	5MS 500	7MS 500	-
515	20,3	5MS 515	7MS 515	-
530	20,9	5MS 530	-	-
545	21,5	5MS 545	7MS 545	-
560	22,0	5MS 560	7MS 560	-
580	22,8	5MS 580	7MS 580	-
600	23,6	5MS 600	7MS 600	-
615	24,2	5MS 615	7MS 615	-
630	24,8	5MS 630	7MS 630	-
650	25,6	5MS 650	7MS 650	-
670	26,4	5MS 670	7MS 670	-
690	27,2	5MS 690	7MS 690	-
710	28,0	5MS 710	7MS 710	11MS 710
730	28,7	5MS 730	7MS 730	11MS 730
750	29,5	5MS 750	7MS 750	11MS 750
775	30,5	5MS 775	7MS 775	11MS 775
800	31,5	5MS 800	7MS 800	11MS 800
825	32,5	5MS 825	7MS 825	11MS 825
850	33,5	5MS 850	7MS 850	11MS 850
875	34,4	5MS 875	7MS 875	11MS 875
900	35,4	5MS 900	7MS 900	11MS 900
925	36,4	5MS 925	7MS 925	11MS 925
950	37,4	5MS 950	7MS 950	11MS 950
975	38,4	5MS 975	7MS 975	11MS 975
1000	39,4	5MS 1000	7MS 1000	11MS 1000
1030	40,6	5MS 1030	7MS 1030	11MS 1030
1060	41,7	5MS 1060	7MS 1060	11MS 1060
1090	42,9	5MS 1090	7MS 1090	11MS 1090
1120	44,1	5MS 1120	7MS 1120	11MS 1120
1150	45,3	5MS 1150	7MS 1150	11MS 1150
1180	46,5	5MS 1180	7MS 1180	11MS 1180
1220	48,0	5MS 1220	7MS 1220	11MS 1220
1250	49,2	5MS 1250	7MS 1250	11MS 1250
1280	50,4	5MS 1280	7MS 1280	11MS 1280
1320	52,0	5MS 1320	7MS 1320	11MS 1320
1360	53,5	5MS 1360	7MS 1360	11MS 1360
1400	55,1	5MS 1400	7MS 1400	11MS 1400
1450	57,1	5MS 1450	7MS 1450	11MS 1450
1500	59,1	5MS 1500	7MS 1500	11MS 1500
1550	61,0	-	7MS 1550	11MS 1550
1600	63,0	-	7MS 1600	11MS 1600
1650	65,0	-	7MS 1650	11MS 1650
1700	66,9	-	7MS 1700	11MS 1700
1750	68,9	-	7MS 1750	11MS 1750
1800	70,9	-	7MS 1800	11MS 1800
1850	72,8	5MS 1850	7MS 1850	11MS 1850
1900	74,8	-	7MS 1900	11MS 1900
1950	76,8	-	7MS 1950	11MS 1950
2000	78,7	-	7MS 2000	11MS 2000
2060	81,1	-	7MS 2060	11MS 2060
2120	83,5	-	7MS 2120	11MS 2120
2180	85,8	-	7MS 2180	11MS 2180
2240	88,2	-	7MS 2240	11MS 2240
2300	90,6	-	7MS 2300	11MS 2300
