• Полиуретановый ремень со стальным кордом.

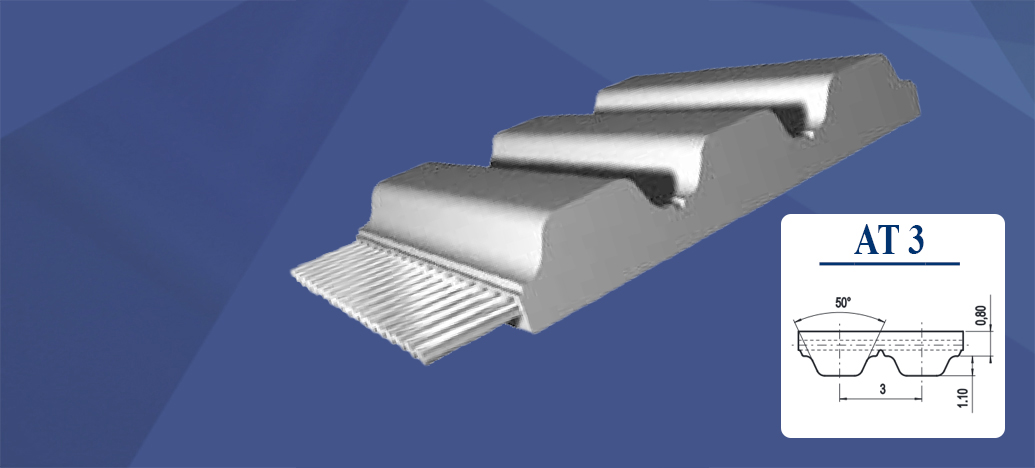

• Профиль зуба согласно ISO 17396.
• Метрический шаг 3 мм.
• Профиль и размеры зуба оптимизированы для обеспечения равномерного распределение нагрузки и минимальной деформации под нагрузкой.
• Стальные корды с высоким сопротивлением растяжению, гарантируют высокую стабильность и минимальное удлинение.
• Уменьшение вибрации привода.
• Данный тип ремней подходит для линейных приводов и передачи малой мощности с высокой точностью осевого и углового позиционирования.
• Допуск на отрицательную длину доступен по запросу.
Открытые зубчатые ремни профиля AT 3
Открытые зубчатые ремни профиля AT 3 со склада в Москве!
Чтобы заказать Открытые зубчатые ремни профиля AT 3, звоните по телефону, или воспользуйтесь заявкой с сайта!
Общая информация о зубчатых ремнях профиля AT 3
Открытые зубчатые ремни профиля AT 3 изготавливаются из термопластичного полиуретана, обеспечивающего большую стойкость к износу и к истиранию.
Данные ремни используются во многих отраслях промышленности. Ремни профиля AT 3 могут быть как открытого типа, так и состыкованного. Ремни AT 3 могут транспортировать продукцию, выполняя роль транспортерных лент. Возможно изготовления ремней с различными перегородками и направляющими.
Основные характеристики зубчатых ремней профиля AT 3
Допуск ширины: ±0,5 [мм]
Допуск длины: ±0,5 [мм/м]
Допуск толщины: ±0,2 [мм]
Звоните +7 (495) 221-06-49! Наши специалисты помогут Вам с подбором полиуретановых зубчатых ремней профиля AT 3 и ответят на интересующие Вас вопросы
Технические характеристики ремней профиля AT 3
|
Ширина ремня [mm] |
Допустимая нагрузка |
Допустимая нагрузка |
Разрывная нагрузка |
Вес ремня [kg/m] |
|---|---|---|---|---|
|
8 |
260 |
130 |
1000 |
0,18 |
|
10 |
320 |
160 |
1250 |
0,22 |
|
12 |
416 |
208 |
1625 |
0,26 |
|
16 |
540 |
270 |
2125 |
0,35 |
|
20 |
700 |
350 |
2750 |
0,44 |
|
25 |
900 |
450 |
3500 |
0,54 |
Гибкость ремней профиля AT 3 в зависимости от типа корда
СТАНДАРТ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 15 зубьев
• Холостой ход на зубьях ремня dmin = 20мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 20мм
