Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Крупнейший склад приводных ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества нашей компании

56 669 отгрузок в 2023 году
Более 6 200 м² площадь складов
57 693 клиента за историю компании

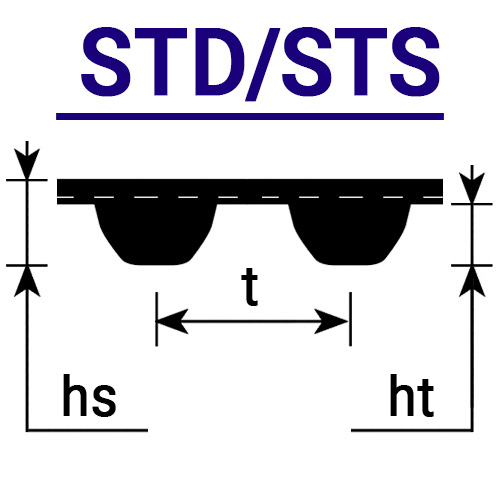

Размеры зубчатого ремня

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Шаг зуба	мм	3
Длина	мм	198
Кол-во зубьев	шт	66

Характеристики зубчатого ремня

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Характеристики

Свойства ремня STD S3M
1. Высокая точность передачи движения: Зубчатая структура обеспечивает синхронность вращения без проскальзывания.
2. Компактность: Мелкий шаг зуба позволяет использовать ремень в устройствах с ограниченным пространством.
3. Низкий уровень шума: Плавное зацепление зубьев снижает шум при работе.
4. Устойчивость к износу: Армирование тросами повышает долговечность ремня.
5. Устойчивость к температуре и химическим воздействиям: Материалы ремня устойчивы к маслам, влаге и другим агрессивным средам.

Профиль

STD

Материал

Резина

Маркировка зубчатого ремня

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Пример маркировки: STD S3M-15-300 означает:
• STD S3M — тип ремня,
• 15 — ширина ремня в мм,
• 300 — длина ремня в мм.

Применение зубчатого ремня

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Применение ремня STD S3M
1. Офисная техника: Принтеры, сканеры, копировальные аппараты.
2. Робототехника: Приводы манипуляторов и систем позиционирования.
3. Медицинское оборудование: Точные приводы в диагностических приборах.
4. Промышленная автоматизация: Компактные приводы в станках и конвейерах.
5. Бытовая техника: Приводы в небольших устройствах, таких как 3D-принтеры.

Отзывы

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

Доставка

Зубчатый ремень профиля STD 198 S3M 66 зуб. PIX din

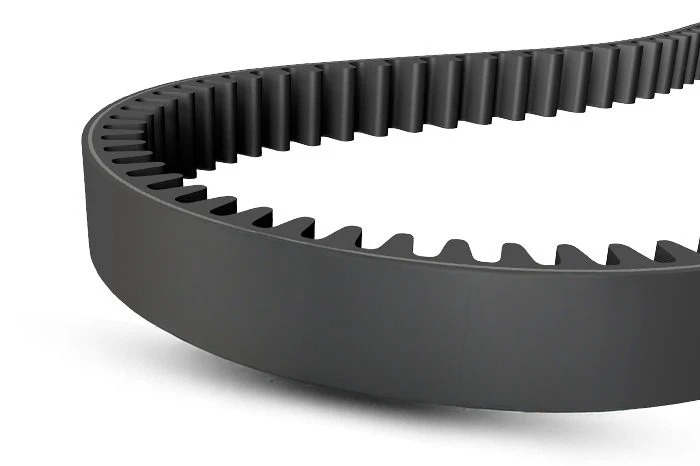

Зубчатый ремень STD S3M — это синхронный ремень с мелким шагом зуба, предназначенный для передачи механической энергии между валами с высокой точностью. Он используется в устройствах, где требуется компактность, точность и минимальный уровень шума. Ремень STD S3M широко применяется в принтерах, сканерах, робототехнике, медицинском оборудовании и других устройствах с малыми и средними нагрузками. Преимущества ремней STD S3M:
• Точность: Обеспечивает синхронное вращение валов.
• Компактность: Подходит для устройств с малыми габаритами.
• Низкий уровень шума: Идеален для использования в офисной и медицинской технике.
• Долговечность: Устойчив к износу и растяжению.
• Простота монтажа: Легко устанавливается и заменяется.

Основные размеры

Основные характеристики ремня STD S3M:
1. Шаг зуба (Pitch): 3 мм (расстояние между центрами соседних зубьев).
2. Высота зуба (Tooth Height): Около 1,14 мм.
3. Ширина ремня: Стандартные ширины: 6 мм, 9 мм, 15 мм, 25 мм и другие (в зависимости от производителя и применения).
4. Длина ремня: Определяется количеством зубьев (N) и рассчитывается по формуле: Длина ремня (мм) = N × 3 мм. Например, ремень с 100 зубьями будет иметь длину 300 мм.
5. Материал: Стандартно изготавливается из неопрена и из резинового компаунда со стекло кордом. Также возможно изготовление ремней из полиуретана с металлическим или кевларовым кордом.
6. Тип зубьев: Зубья имеют трапециевидную форму, что обеспечивает плавное зацепление с зубчатыми шкивами.
7. Температурный диапазон: Обычно от -40°C до +130°C (зависит от материала).
