Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

Характеристики зубчатого ремня

Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Шаг зубьев	t	мм	10
Ширина ремня	b	мм	150
Минимальный диаметр шкива	dw	мм	61.84
Высота зуба	ht	мм	456.51
Производитель			Megadyne

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Стальной усиленный; Нержавеющая сталь

Свойства открытого зубчатого ремня AKT10

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Работает без боковых фланцев — клин фиксирует положение ремня.
5. Совместим со шкивами AT10 и направляющими роликами под клин.

О товаре

Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Описание и преимущества

Открытые зубчатые полиуретановые ремни ATK10 — точная передача и жёсткое удержание по оси в тяжёлых условиях
Если вы проектируете привод, где нужна:
• максимальная точность движения,
• стабильная работа при реверсе,
• и обязательное удержание ремня на траектории —
то ATK10 идеально подойдёт. Это усиленный зубчатый ремень AT10 с направляющим клином (K) на обратной стороне, который удерживает ремень в осевом положении, даже при высоких нагрузках, скоростях и вибрациях.

Ключевые преимущества

• Надёжная центровка без фланцев — направляющий клин удерживает ремень точно по траектории
• Передача больших крутящих моментов — усиленный профиль AT10
• Идеален для реверсивной работы — ремень не смещается при смене направления
• Долговечность даже в агрессивной среде
• Гибкость конфигурации — любой клин, ширина, длина
• Чистая и тихая работа без смазки и избыточного обслуживания
• Повышенная точность позиционирования на длинных участках

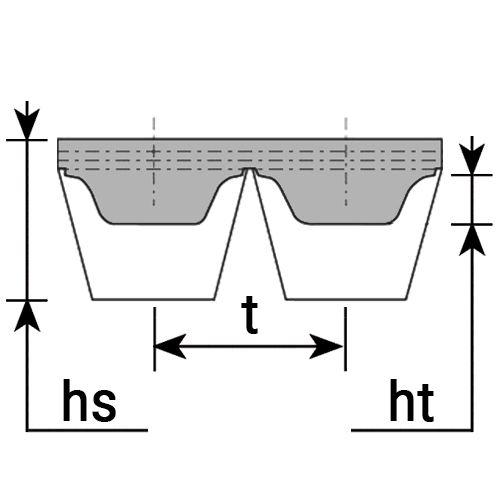

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальные зубья

Геометрические размеры:

• Шаг зуба (Pitch): 10.0 мм
• Высота зуба (ht): 2.5 мм
• Общая высота ремня (hs): 4.5 мм
• Клин направляющий: K6, K10, K13, K15 — зависит от конфигурации направляющей
• Максимальная длина (открытый тип): до 100 метров
• Стандартные ширины: от 16 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Маркировка: указывается длина ремня в мм и тип профиля, например:

50-ATK10/15000-M — ремень шириной 50 мм, тип профиля ATK10, длиной 15000 мм, M — метры

Такую маркировку легко расшифровать:

• 50 — ширина в мм
• ATK10 — профиль ремня
• 15000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень ATK10 150 мм, Полиуретан, Megadyne

Сферы применения

• Станки с ЧПУ, каретки и портальные оси
• Роботы и автоматические манипуляторы
• Прецизионные транспортёры и подачи
• Упаковочные, фасовочные и маркировочные машины
• Системы перемещения в стекольной, мебельной, пищевой и фармацевтической промышленности
• Приводы с большой длиной ремня
• Оси без фланцев или в ограниченном пространстве
