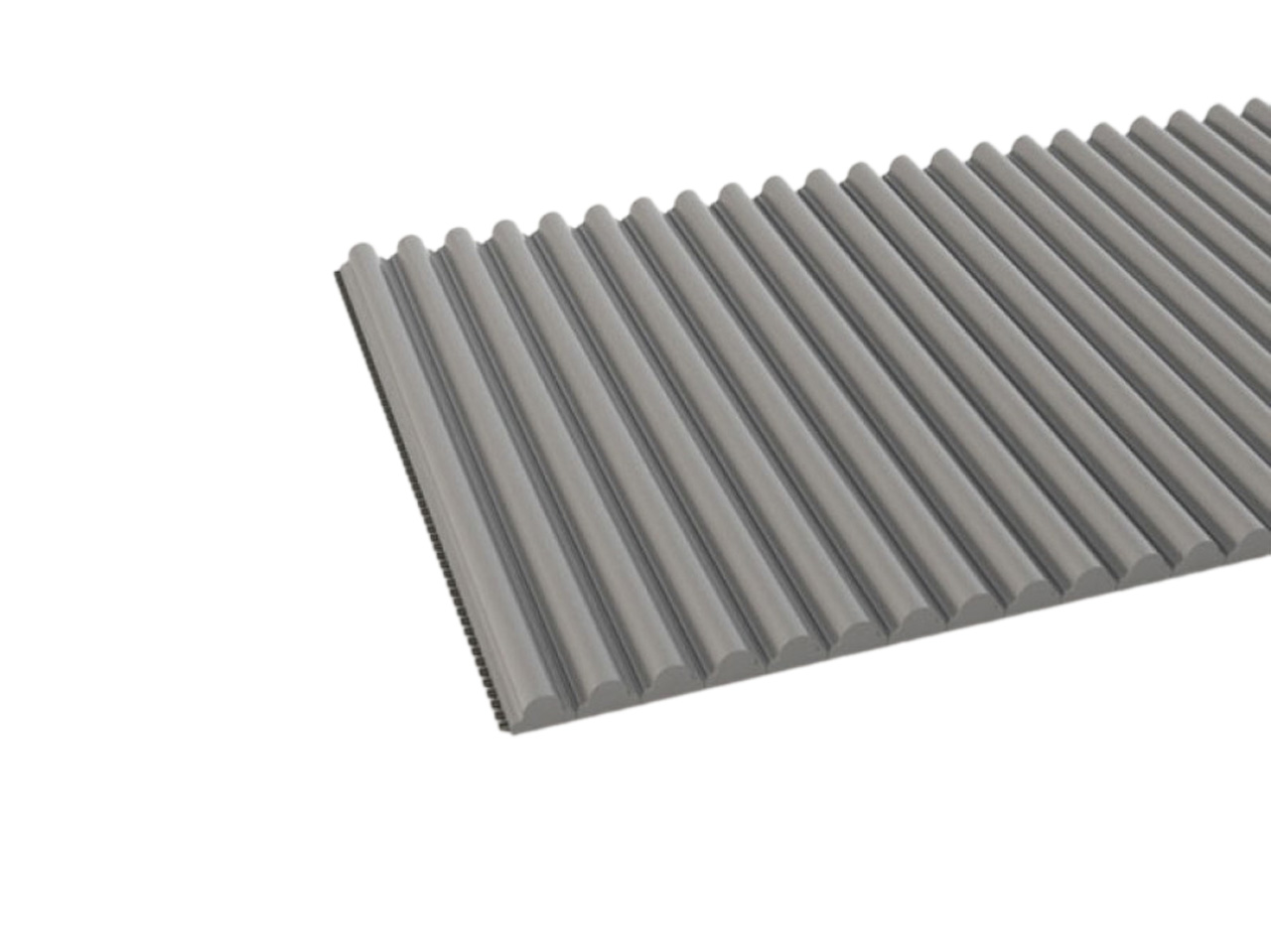

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

Характеристики зубчатого ремня

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Шаг зубьев	t	мм	3
Ширина ремня	b	мм	9
Минимальный диаметр шкива	dw	мм	8.79
Толщина ремня	hs	мм	2.4
Высота зуба	ht	мм	1.2
Производитель			FRK

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Кевлар

Свойства открытого зубчатого ремня HTD 3M

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Отличная гибкость — работает с шкивами малого диаметра.
5. Низкий уровень шума даже на высокой скорости.
6. Низкое удлинение — точное повторяемое позиционирование.
7. Безопасная передача крутящего момента без проскальзывания эксплуатации.
8. Стабильный шаг по всей длине.

О товаре

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Описание и преимущества

HTD 3M — компактный зубчатый ремень для высокоточных и скоростных приводов
Если в вашем проекте критичны компактность, высокая частота вращения и синхронная передача без проскальзывания — выбирайте HTD 3M. Этот ремень оптимален для малогабаритных приводов, обеспечивает надёжный зацеп даже на малых шкивах и работает стабильно в условиях постоянной реверсивной нагрузки.

Ключевые преимущества

• Точная передача движения без рывков
• Минимальное растяжение — точность даже при частых реверсах
• Низкий шум — оптимально для приборов и лабораторной техники
• Подходит для использования с малыми шкивами (диаметр от ~10 мм)
• Устойчивость к циклическим нагрузкам и внешней среде
• Высокий ресурс службы при интенсивной эксплуатации
• Полная совместимость со стандартными шкивами HTD 3M

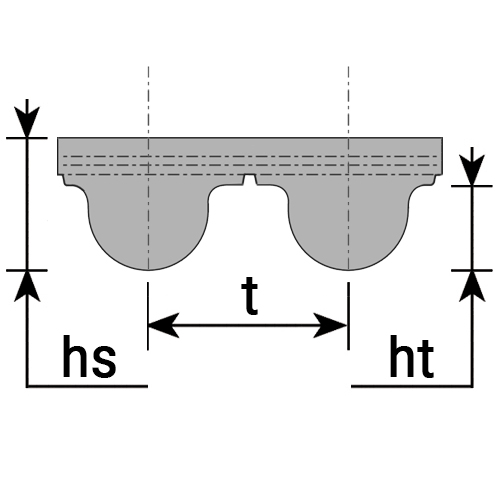

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: Полукруглая форма зуба

Геометрические размеры:

• Шаг зуба (Pitch): 3.0 мм
• Высота зуба (ht): 1.17 мм
• Общая высота ремня (hs): 2.4 мм
• Доступные ширины: от 6 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Маркировка: указывается длина ремня в мм и тип профиля, например:

9-HTD 3M/10000-M — ремень шириной 9 мм, тип профиля HTD 3M, длиной 10000 мм, M — метры

Такую маркировку легко расшифровать:

• 9 — ширина в мм
• HTD 3M — профиль ремня
• 10000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень HTD3M 9 мм, Полиуретан, FRK

Сферы применения

• 3D-принтеры, граверы, ЧПУ
• Приводы подачи в дозаторах и упаковочных машинах
• Маркировочные и этикетировочные установки
• Прецизионные лабораторные и медицинские приборы
• Механизмы в системах автоматизации с ограниченным пространством
• Робототехника, лёгкие линейные оси
