Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

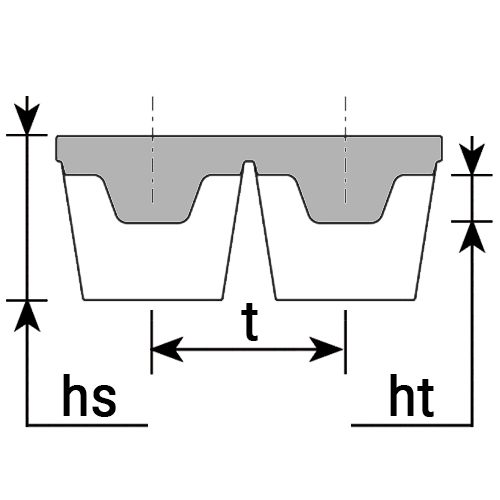

Характеристики зубчатого ремня

Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Шаг зубьев	t	мм	5
Ширина ремня	b	мм	32
Минимальный диаметр шкива	dw	мм	31
Толщина ремня	hs	мм	57.5
Высота зуба	ht	мм	46.5
Производитель			Elatech

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Стальной усиленный; Кевлар; Нержавеющая сталь

Свойства открытого зубчатого ремня TK5

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Низкое удлинение и стабильная геометрия под нагрузкой.
5. Усиленный профиль с клином — не требует дополнительных боковых направляющих.

О товаре

Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Описание и преимущества

Открытые зубчатые полиуретановые ремни TK5 — точная синхронизация + высокая стабильность + направляющий профиль
Когда нужно сочетание:
• плавного хода,
• надежной синхронизации
• и устойчивости от бокового смещения,
— инженеры выбирают ремни TK5. Это усиленный ремень с направляющим клином (K) по центру тыльной стороны. Он идеально подходит для линейных перемещений, тяжелых или длинных осей, где важно, чтобы ремень не "сходил" со шкива и направляющих.

Ключевые преимущества

• Устойчивость к боковому смещению — направляющий клин обеспечивает надёжную центровку
• Плавная и синхронная работа — точное зацепление без люфтов
• Простота монтажа — не требует дополнительных направляющих в большинстве случаев
• Работа в загрязнённой среде — полиуретан не боится пыли и масла
• Высокий ресурс и стабильность размеров
• Совместимость со стандартными шкивами T5 + направляющие пазы под клин
• Любая длина под заказ до 100 м — гибкость в проектировании

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальная форма зуба, с продольной направляющей

Геометрические размеры:

• Базовый шаг зуба (Pitch): 5.0 мм
• Высота зуба (ht): 1.2 мм
• Общая высота ремня (hs): 2.2 мм
• Высота направляющего клина (K): 3.0–4.5 мм (в зависимости от исполнения)
• Ширина ремня: от 16 мм до 100+ мм

Маркировка зубчатого ремня

Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Маркировка: указывается длина ремня в мм и тип профиля, например:

25-TK5/15000-M — ремень шириной 25 мм, тип профиля TK5, длиной 15000 мм, M — метры

Такую маркировку легко расшифровать:

• 25 — ширина в мм
• TK5 — профиль ремня
• 15000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень TK5 32 мм, Полиуретан, Elatech

Сферы применения

• Линейные приводы и оси XY
• Долгие перемещения без поддержки ремня по бокам
• 3D-принтеры, плоттеры, лазерные граверы
• Манипуляторы и портальные роботы
• Прецизионные подвижные платформы
• Подающие системы на конвейерах
• Станки с ЧПУ и лабораторная техника
• Автоматизированные фасовочные и сортировочные линии
