Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

Характеристики зубчатого ремня

Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

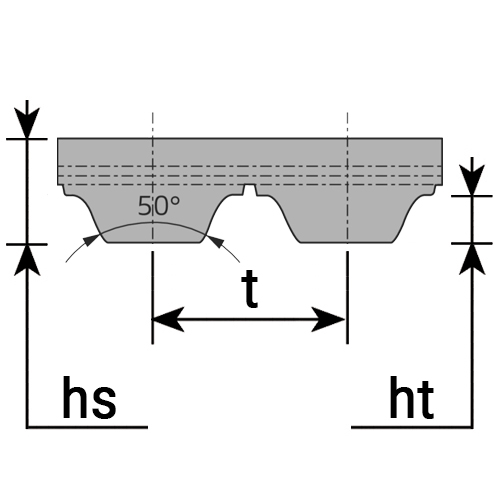

Шаг зубьев	t	мм	5
Ширина ремня	b	мм	50
Минимальный диаметр шкива	dw	мм	38.57
Толщина ремня	hs	мм	2.7
Высота зуба	ht	мм	1.2
Производитель			BRECO

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь

Свойства открытого зубчатого ремня ATL5

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Повышенная поперечная и продольная жёсткость.
5. Высокая стойкость к усталости, циклическим нагрузкам.
6. Низкий уровень растяжения даже на больших длинах.

О товаре

Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

Описание и преимущества

ATL5 — высокоточный зубчатый ремень с повышенной жёсткостью для линейных осей и тяжёлых приводов. Максимум надёжности в компактном шаге.
Когда обычный AT5 не справляется с точностью, а нагрузка требует большего, приходит время ATL5. Это ремень, разработанный для линейных перемещений, где критичны жёсткость, отсутствие проскальзывания и долговечность. Подходит для современных автоматизированных систем, в том числе с многоточечным креплением и высокой динамикой.

Ключевые преимущества

• Усиленный профиль зуба — плавное зацепление без вибраций
• Малая деформация при натяге — точное позиционирование
• Высокая стойкость к износу — идеален для 24/7 работы
• Совместимость с широким спектром шкивов
• Поддержка длин до 100 метров — надёжная передача даже на больших расстояниях
• Идеален для обратных ходов, высоких скоростей, многократных циклов
• Возможность интеграции направляющих и втулок по запросу

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальные зубья

Геометрические размеры:

• Шаг зуба (Pitch): 5.0 мм
• Высота зуба (ht): 1.2 мм
• Общая высота ремня (hs): 3.6 мм
• Тип профиля зуба: усиленный, модифицированный профиль AT5
• Доступные ширины: от 16 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

Маркировка: указывается длина ремня в мм и тип профиля, например:

25-ATL5/15000-M — ремень шириной 25 мм, тип профиля ATL5, длиной 15000 мм, M — метры

Такую маркировку легко расшифровать:

• 25 — ширина в мм
• ATL5 — профиль ремня
• 15000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень ATL5 50 мм, Полиуретан, BRECO

Сферы применения

• Прецизионные линейные оси
• Приводы 3D-принтеров и ЧПУ
• Упаковочные машины с быстрым возвратом
• Автоматические дозаторы, маркировочные головки
• Системы перемещения камер, сенсоров, мелких кареток
• Портальные системы лёгкого и среднего класса
