Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

Характеристики зубчатого ремня

Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Шаг зубьев	t	мм	5
Ширина ремня	b	мм	32
Минимальный диаметр шкива	dw	мм	30.61
Высота зуба	ht	мм	46.5
Производитель			BRECO

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Стальной усиленный; Нержавеющая сталь

Свойства открытого зубчатого ремня ATK5

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Прямая работа без фланцев — благодаря клину, ремень движется строго по траектории.
5. Совместимость со шкивами AT5 и направляющими роликами под клин.

О товаре

Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Описание и преимущества

Открытые зубчатые полиуретановые ремни ATK5 — точность и надёжность с направляющим профилем для систем с обратной стороны
Если вы проектируете линейную систему с направляющими, возвратно-поступательным движением или ограниченным пространством, то профиль ATK5 — идеальное решение. Эти ремни созданы на базе классического AT5, но оснащены центральным (или боковым) направляющим клином на обратной стороне, что исключает боковой сдвиг и позволяет использовать ремень без фланцев на шкивах.

Ключевые преимущества

• Защита от бокового смещения — направляющий клин удерживает ремень в точной траектории
• Высокая точность синхронизации
• Работа без фланцев — меньше износа, легче монтаж
• Идеален для реверсивных и возвратно-поступательных движений
• Износостойкий и прочный — работает в тяжёлых условиях
• Гибкость проектирования — под любые направляющие и длины
• Совместим с классическими шкивами AT5 + направляющими роликами

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальные зубья

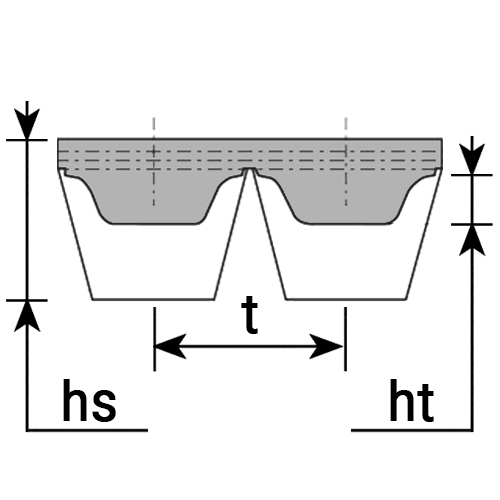

Геометрические размеры:

• Шаг зуба (Pitch): 5.0 мм
• Высота зуба (ht): 1.2 мм
• Общая высота ремня (hs): 2.7 мм
• Форма и высота направляющего клина (K6, K10 и др.): зависит от конструкции
• Стандартные ширины: от 10 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Маркировка: указывается длина ремня в мм и тип профиля, например:

25-ATK5/15000-M — ремень шириной 25 мм, тип профиля ATK5, длиной 15000 мм, M — метры

Такую маркировку легко расшифровать:

• 25 — ширина в мм
• ATK5 — профиль ремня
• 15000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень ATK5 32 мм, Полиуретан, BRECO

Сферы применения

• Линейных осях с рециркуляцией
• Системах позиционирования с высокой повторяемостью
• 3D-принтерах, ЧПУ, гравёрах
• Робототехнике и автоматизации
• Подающих и перемещающих механизмах
• Вакуумных захватах и подъемных порталах
• Узлах без боковых фланцев или с длинными ремнями
