Характеристики зубчатого ремня

Открытый зубчатый ремень ATN20 100 мм, Полиуретан, ONLIVE

Шаг зубьев	t	мм	20
Ширина ремня	b	мм	100
Минимальный диаметр шкива	dw	мм	124.5
Толщина ремня	hs	мм	8
Высота зуба	ht	мм	5
Производитель			ONLIVE

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Стальной усиленный; Нержавеющая сталь

Свойства открытого зубчатого ремня ATN20

1. Механическая фиксация оснастки на ремне.
2. Позволяет многоразовый монтаж/демонтаж оснастки без замены ремня.
3. Совместим со шкивами AT20.
4. Устойчив к истиранию и маслам.

О товаре

Открытый зубчатый ремень ATN20 100 мм, Полиуретан, ONLIVE

Описание и преимущества

Открытые зубчатые полиуретановые ремни ATN20 — для тяжёлой подачи с надёжной фиксацией оснастки и максимальной точностью
Если вы ищете решение для транспортировки массивных изделий, жёсткой фиксации оснастки или передачи высоких нагрузок на длинных ходах, ремень ATN20 — ваш идеальный выбор. Он сочетает в себе надёжный профиль AT20 и функциональность модульной платформы с встроенными резьбовыми гнёздами, позволяющими быстро устанавливать или перестраивать захваты и крепления.

Ключевые преимущества

• Максимально прочная база для установки захватов и платформ
• Встроенные резьбовые гнёзда — быстрая замена формата без снятия ремня
• Широкий шаг — оптимален для тяжёлых объектов и крупной оснастки
• Высокая передача крутящего момента без проскальзывания
• Надёжная работа при вибрации и реверсе
• Универсальность — один ремень подходит для десятков конфигураций
• Не требует сварки или клея для монтажа элементов

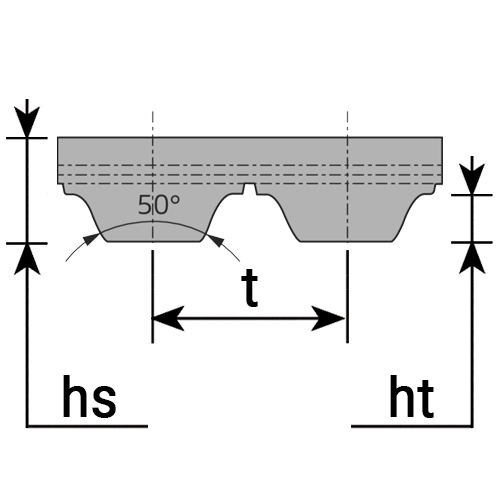

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальные зубья

Геометрические размеры:

• Шаг зуба (Pitch): 20.0 мм
• Высота зуба (ht): 5.0 мм
• Общая высота ремня (hs): 8.0 мм
• Втулки под крепёж: чаще всего резьба M5 или M6, возможны спецварианты
• Стандартные ширины: от 16 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень ATN20 100 мм, Полиуретан, ONLIVE

Маркировка: указывается длина ремня в мм и тип профиля, например:

25-ATN20/10000-M — ремень шириной 25 мм, тип профиля ATN20, длиной 10000 мм, M — метры

Такую маркировку легко расшифровать:

• 25 — ширина в мм
• ATN20 — профиль ремня
• 10000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень ATN20 100 мм, Полиуретан, ONLIVE

Сферы применения

• Массивные транспортёрные системы
• Упаковочные и фасовочные линии с тяжёлыми упаковками
• CNC-подачи с навесной оснасткой
• Монтажно-сборочные линии с изменяемым форматом
• Револьверные системы перемещения
• Автоматические манипуляторы и портальные роботы
