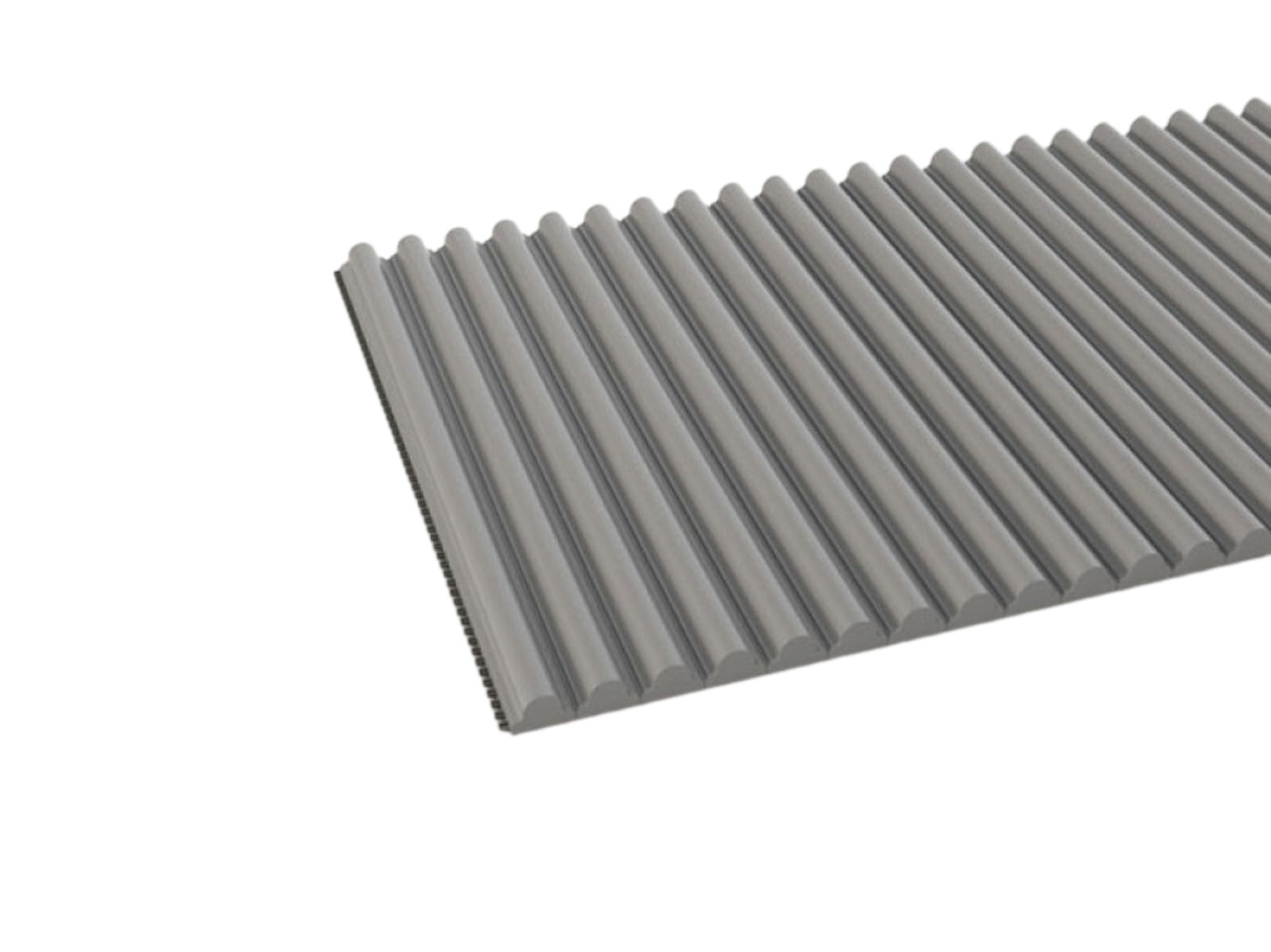

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

Характеристики зубчатого ремня

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

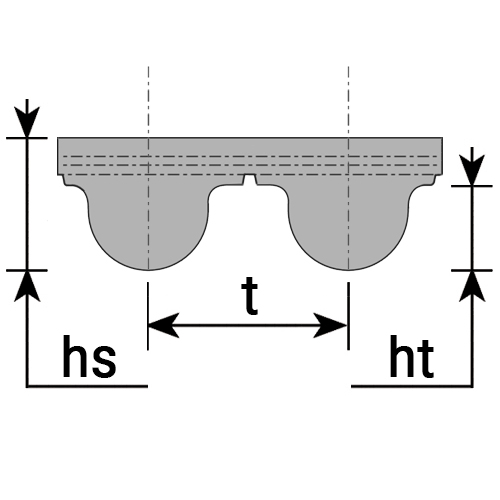

Шаг зубьев	t	мм	5
Ширина ремня	b	мм	9
Минимальный диаметр шкива	dw	мм	22.73
Толщина ремня	hs	мм	3.8
Высота зуба	ht	мм	2.1
Производитель			Elatech

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Кевлар; Стальной усиленный; Нержавеющая сталь

Свойства открытого зубчатого ремня HTD 5M

1. Температурный режим: от –30°C до +80°C.
2. Твердость по Шору: ~88–92 Shore A.
3. Стойкость к: маслам, влаге, химии, УФ-лучам, истиранию.
4. Высокая стойкость к истиранию и нагрузке.
5. Минимальное удлинение — стабильная геометрия.
6. Надёжная синхронная передача без проскальзывания.
7. Идеален для реверсивной работы.

О товаре

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

Описание и преимущества

HTD 5M — универсальный зубчатый ремень для приводов средней мощности и высокой надёжности
Если вам нужен надёжный приводной ремень с высокой стойкостью к износу и точной передачей момента — HTD 5M именно то, что нужно. Он сочетает в себе компактность, прочность и высокую стабильность работы на скоростях до 10 000 об/мин. Идеально работает как в линейных системах, так и в замкнутых передачах.

Ключевые преимущества

• Полукруглый профиль зуба — плавная работа, меньше шума
• Подходит для высокоскоростных и реверсивных приводов
• Высокая нагрузочная способность при умеренной ширине
• Работает со стандартными HTD 5M шкивами
• Отличная стойкость к химии и механическим повреждениям
• Низкий износ даже при длительной эксплуатации
• Идеален для синхронных систем в ограниченном пространстве

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: Полукруглая форма зуба

Геометрические размеры:

• Шаг зуба (Pitch): 5.0 мм
• Высота зуба (ht): 2.06 мм
• Общая высота ремня (hs): 3.8 мм
• Доступные ширины: от 9 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

Маркировка: указывается длина ремня в мм и тип профиля, например:

9-HTD 5M/10000-M — ремень шириной 9 мм, тип профиля HTD 5M, длиной 10000 мм, M — метры

Такую маркировку легко расшифровать:

• 9 — ширина в мм
• HTD 5M — профиль ремня
• 10000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень HTD5M 9 мм, Полиуретан, Elatech

Сферы применения

• Упаковочные и фасовочные машины
• Промышленные 3D-принтеры
• Маркировочные и этикетировочные системы
• Робототехника и сборочные линии
• Автоматизированные оси и портальные перемещения
• Лёгкие станки ЧПУ и дозаторы
• Пищевое и фармацевтическое оборудование
