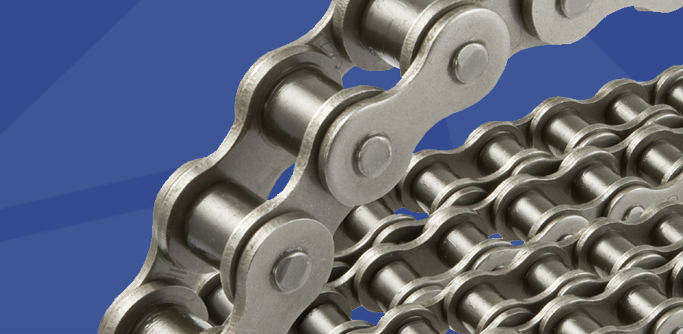

Однорядные роликовые цепи ISO
Технические характеристики стандартных роликовых однорядных цепей UNIBEAR
| Наименование DIN/ISO | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр штифта (валика) | Длина штифта (валика) | Длина штифта (валика) | Высота пластины | Толщина пластины | Мин. разрушающая нагрузка | Сред. разрушающая | Вес |
| 04B-1 | 6 | 4 | 2,8 | 1,85 | 6,8 | 7,1 | 5 | 0,6 | 3 | 3,2 | 0,12 |
| 05B-1 | 8 | 5 | 3 | 2,31 | 8 | 8,9 | 7 | 0,8 | 5 | 5,9 | 0,19 |
| 06B-1 | 9,525 | 6,35 | 5,72 | 3,28 | 13,2 | 14,2 | 8,2 | 1,3 | 9 | 10,4 | 0,42 |
| 08B-1 | 12,7 | 8,51 | 7,75 | 4,45 | 16,5 | 18 | 11,8 | 1,6 | 18 | 19,4 | 0,71 |
| 10B-1 | 15,875 | 10,16 | 9,65 | 5,08 | 19,6 | 21 | 14,7 | 1,7 | 22,4 | 27,5 | 0,95 |
| 12B-1 | 19,05 | 12,07 | 11,68 | 5,72 | 22,5 | 24 | 16,1 | 1,85 | 29 | 32,2 | 1,24 |
| 16B-1 | 25,4 | 15,88 | 17,02 | 8,28 | 35,6 | 37,2 | 21 | 4,15 / 3,1 | 60 | 72,8 | 2,84 |
| 20B-1 | 31,75 | 19,05 | 19,56 | 10,19 | 40,8 | 44,2 | 26,3 | 4,5 / 3,5 | 95 | 106,7 | 4,04 |
| 24B-1 | 38,1 | 25,4 | 25,4 | 14,63 | 53,3 | 58 | 33,3 | 6,00 / 4,8 | 160 | 178 | 7,14 |
| 28B-1 | 44,45 | 27,94 | 30,99 | 15,9 | 65 | 70,3 | 36,8 | 7,5 / 6,00 | 200 | 222 | 9,48 |
| 32B-1 | 50,8 | 29,21 | 30,99 | 17,81 | 65,2 | 71 | 42 | 7,00 / 6,00 | 250 | 227,5 | 10,19 |
| 40B-1 | 63,5 | 39,37 | 38,1 | 22,89 | 82,2 | 89,2 | 52,96 | 8,5 / 8 | 355 | 394 | 16,2 |
| 48B-1 | 76,2 | 48,26 | 45,72 | 29,24 | 99,1 | 107, 00 | 63,8 | 12,00 / 10,00 | 560 | 621,6 | 25,52 |
| 56B-1 | 88,9 | 53,98 | 53,34 | 34,32 | 114,6 | 123, 00 | 77,8 | 13,5 / 12 | 850 | 940 | 35,53 |
| 64B-1 | 101,6 | 63,5 | 60,96 | 39,4 | 130,3 | 140 | 89,67 | 15,00 / 13,00 | 1120 | 1240 | 45,77 |
| 72B-1 | 114,3 | 72,39 | 68,58 | 44,48 | 147 | 156, 00 | 103,6 | 17,00 / 15,00 | 1400 | 1550 | 60,5 |
| Наимен. DIN/ISO | Наименование ANSI | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр штифта (валика) | Длина штифта (валика) | Длина штифта (валика) | Высота пластины | Толщина пластины | Мин. разрушающая нагрузка | Сред. разрушающая | Вес |
| *10 | 3,175 | 1,7 | 1,6 | 1,16 | 4,45 | / | 2,9 | / | 1,2 | 1,3 | 0,039 | |
| *15 | 4,7625 | 2,48 | 2,4 | 1,62 | 6,25 | / | 4,3 | 0,6 | 1,8 | 2 | 0,089 | |
| 04C-1 | *25 | 6,35 | 3,3 | 3,1 | 2,31 | 7,8 | 8,9 | 5,9 | 0,8 | 3,5 | 4,6 | 0,15 |
| 06C-1 | *35 | 9,525 | 5,08 | 4,77 | 3,58 | 12,15 | 13,1 | 8,7 | 1,3 | 7,9 | 10,8 | 0,34 |
| 085-1 | 41 | 12,7 | 7,77 | 6,25 | 3,58 | 13,75 | 15 | 9,91 | 1,3 | 6,8 | 12,6 | 0,45 |
| 08A-1 | 40 | 12,7 | 7,92 | 7,85 | 3,96 | 16,6 | 17,75 | 12 | 1,5 | 14,1 | 17,5 | 0,66 |
| 10A-1 | 50 | 15,875 | 10,16 | 9,4 | 5,08 | 20,6 | 22 | 15 | 2,03 | 22,2 | 29,4 | 1,08 |
| 12A-1 | 60 | 19,05 | 11,91 | 12,57 | 5,94 | 25,9 | 27,5 | 18 | 2,42 | 31,8 | 41,5 | 1,59 |
| 16A-1 | 80 | 25,4 | 15,88 | 15,75 | 7,92 | 32,8 | 34,9 | 24 | 3,25 | 56,7 | 69,4 | 2,73 |
| 20A-1 | 100 | 31,75 | 19,05 | 18,9 | 9,53 | 40 | 43,4 | 30,1 | 4 | 88,5 | 109,2 | 3,99 |
| 24A-1 | 120 | 38,1 | 22,23 | 25,22 | 11,1 | 50,45 | 53,5 | 36,1 | 4,8 | 127 | 156,3 | 5,62 |
| 28A-1 | 140 | 44,45 | 25,4 | 25,22 | 12,7 | 54,4 | 58,7 | 42,1 | 5,6 | 172,4 | 212 | 7,95 |
| 32A-1 | 160 | 50,8 | 28,58 | 31,55 | 14,27 | 64,5 | 68,7 | 48,1 | 6,4 | 226,8 | 278,9 | 10,1 |
| 36A-1 | 180 | 57,15 | 35,71 | 35,48 | 17,46 | 72,8 | 78,6 | 53,6 | 7,2 | 280,2 | 341,8 | 13,59 |
| 40A-1 | 200 | 63,5 | 39,68 | 37,85 | 19,84 | 79,5 | 85,5 | 60 | 8 | 353,8 | 431,6 | 16,86 |
| 48A-1 | 240 | 76,2 | 47,63 | 47,4 | 23,81 | 95,5 | 102,5 | 71,8 | 9,5 | 510,3 | 622,5 | 24,4 |
Преимущества стандартных роликовых 1 рядных цепей BS/DIN GT4 WINNER
- Втулки со смазочными канавками (LG)
- Идеально оцилиндрованная бесшовная втулка
- Увеличение передаваемой мощности благодаря Радиальной проточке звеньев (Ring Coin)
- Легкий демонтаж, благодаря конструкции головки
- Увеличенный срок службы и как следствие сокращение выбросов CO2
- Постоянный уровень качества продукции Tsubaki
Преимущества стандартных роликовых 1 рядных цепей BS/DIN GT4 WINNER
- Втулки со смазочными канавками (LG)
- Идеально оцилиндрованная бесшовная втулка
- Увеличение передаваемой мощности благодаря Радиальной проточке звеньев (Ring Coin)
- Легкий демонтаж, благодаря конструкции головки
- Увеличенный срок службы и как следствие сокращение выбросов CO2
- Постоянный уровень качества продукции Tsubaki
Подбор роликовой приводной цепи BS/DIN GT4 WINNER
Если вы не знаете точное наименование цепи, заполните форму подбора и наши специалисты подоберут необходимую Вам приводную цепь.
1. Заполните и отправте нам форму подбора цепи;
2. Мы перезвоним и предложим Вам именно ту цепь, которая требуется!
Скачать "Опросный лист подбора приводной цепи"Технические характеристики стандартных роликовых 1 рядных цепей BS/DIN GT4 WINNER

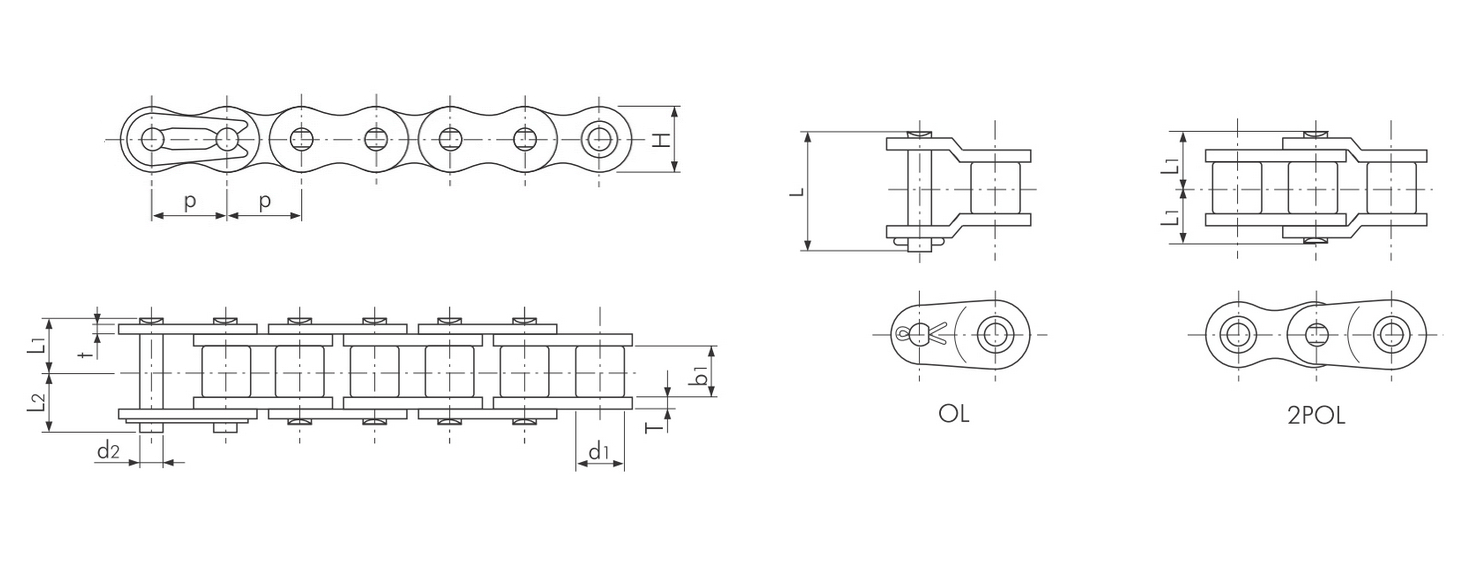

| ЦЕПЬ NO. | Шаг, P (мм.) | Диаметр ролика, d 1 (мм.) | Внутренняя ширина, b1 (мм.) | |
|---|---|---|---|---|
| RS05B-1 | 8.00 | 0,315" | 5.00 | 3.00 |
| RF06B-1 | 9.525 | 3/8" | 6.35 | 5.72 |
| RS08B-1 | 12.70 | 1/2" | 8.51 | 7.75 |
| RS10B-1 | 15.875 | 5/8" | 10.16 | 9.65 |
| RS12B-1 | 19.05 | 3/4" | 12.07 | 11.68 |
| RS16B-1 | 25.40 | 1" | 15.88 | 17.02 |
| RS20B-1 | 31.75 | 1 1/4" | 19.05 | 19.56 |
| RS24B-1 | 38.10 | 1 1/2" | 25.40 | 25.40 |
| RS28B-1 | 44.45 | 1 3/4" | 27.94 | 30.99 |
| RS32B-1 | 50.80 | 2" | 29.21 | 30.99 |
| RS40B-1 | 63.50 | 2 1/2" | 39.37 | 38.10 |
| RS48B-1 | 76.20 | 3" | 48.26 | 45.72 |
| ЦЕПЬ NO. | Штифт | Пластина звена | |||||
|---|---|---|---|---|---|---|---|
| Диаметр, d2(мм.) | Длина L1 (мм.) | Длина L2 (мм.) | Длина L (мм.) | Толщина, T (мм.) | Толщина, t (мм.) | Высота, H (max) (мм.) | |
| RS05B-1 | 2.30 | 3.80 | 4.70 | - | 0.75 | 0.75 | 7.10 |
| RF06B-1 | 3.27 | 6.10 | 7.70 | 14.20 | 1.30 | 1.00 | 8.20 |
| RS08B-1 | 4.45 | 8.40 | 10.00 | 18.40 | 1.60 | 1.60 | 12.00 |
| RS10B-1 | 5.08 | 9.55 | 11.25 | 21.10 | 1.50 | 1.50 | 14.70 |
| RS12B-1 | 5.72 | 11.10 | 13.00 | 24.80 | 1.80 | 1.80 | 16.10 |
| RS16B-1 | 8.28 | 17.75 | 19.95 | 38.90 | 4.00 | 3.20 | 21.00 |
| RS20B-1 | 10.19 | 19.90 | 23.10 | 46.95 | 4.40 | 3.40 | 26.00 |
| RS24B-1 | 14.63 | 26.65 | 31.85 | 62.00 | 6.00 | 5.60 | 33.40 |
| RS28B-1 | 15.90 | 32.45 | 37.45 | 74.50 | 7.50 | 6.30 | 36.40 |
| RS32B-1 | 17.81 | 32.10 | 37.70 | 73.50 | 7.00 | 6.30 | 42.20 |
| RS40B-1 | 22.89 | 39.25 | 45.05 | 88.85 | 8.50 | 8.00 | 52.90 |
| RS48B-1 | 29.23 | 49.30 | 58.80 | 117.70 | 12.10 | 10.00 | 63.80 |
| ЦЕПЬ NO. | Поперечный шаг, pt | Мин. прочность на разрыв по ISO 606 (кН.) | Мин. прочность на разрыв по Tsubaki (кН.) | Средняя прочность на разрыв по Tsubaki (кН.) | Приблиз. масса (кг/м.) |
|---|---|---|---|---|---|
| RS05B-1 | - | 4.4 | 5.0 | 5.8 | 0.18 |
| RF06B-1 | - | 8.9 | 9.0 | 9.9 | 0.39 |
| RS08B-1 | - | 17.8 | 19.0 | 20.9 | 0.70 |
| RS10B-1 | - | 22.2 | 23.0 | 25.3 | 0.95 |
| RS12B-1 | - | 28.9 | 31.0 | 34.1 | 1.25 |
| RS16B-1 | - | 60.0 | 70.0 | 77.0 | 2.70 |
| RS20B-1 | - | 95.0 | 98.1 | 108.0 | 3.85 |
| RS24B-1 | - | 160.0 | 167.0 | 184.0 | 7.45 |
| RS28B-1 | - | 200.0 | 200.0 | 220.0 | 9.45 |
| RS32B-1 | - | 250.0 | 255.0 | 281.0 | 10.25 |
| RS40B-1 | - | 355.0 | 373.0 | 410.0 | 16.35 |
| RS48B-1 | - | 560.0 | 565.0 | 618.0 | 25.00 |
- Цепь RF06B имеет плоскую форму пластин звена.
- Соединительные звенья снабжаются пружинным зажимом для размеров до RS16B и шплинтом для размеров от RS20B до RS48B.
- Специальный клепочный палец, демонтирующийся керном, применяется для однорядных цепей размером от RS08B-1 до RS16B-1
- Заклепанный с двух сторон палец применяется для всех других размеров, включая многорядные цепи.
- Перечисленные в таблицах размеры цепей имеются в наличии на складе производителя, другие размеры предоставляются по запросу.
