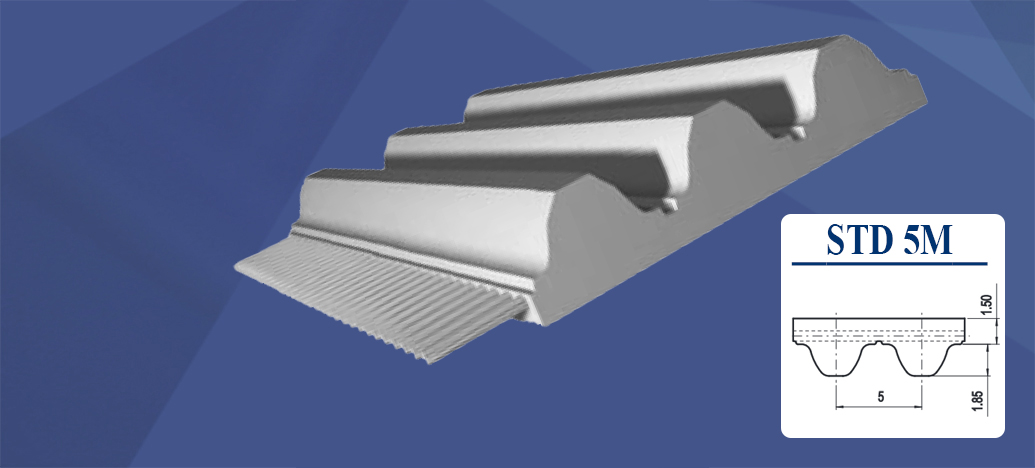

• Зубчатый ремень из полиуретана с усеченным зубом, стальным кордом повышенной прочности и высоким крутящим моментом.
• Профиль зуба согласно ISO 13050.
• Метрический шаг 5 мм.
• Низкий уровень шума в высокоскоростных приводах.
• Обеспечивает отличную эксплуатационную надежность при линейном позиционировании и легкую эксплуатацию при передаче энергии.
• Специальный профиль обеспечивает плавность хода.
Открытые зубчатые ремни профиля STD 5M
Открытые зубчатые ремни профиля STD 5M со склада в Москве!
Чтобы заказать Открытые зубчатые ремни профиля STD 5M, звоните по телефону, или воспользуйтесь заявкой с сайта!
Общая информация о зубчатых ремнях профиля STD 5M
Открытые зубчатые ремни профиля STD5M изготавливаются из термопластичного полиуретана, обеспечивающего большую стойкость к износу и к истиранию.
Данные ремни используются во многих отраслях промышленности.
Такая форма зуба в сочетании с конструкцией ремня обеспечивает оптимальное сцепление
с зубчатыми шкивами и позволяет равномерно распределять нагрузки.
Ремни профиля STD5M могут быть как открытого типа, так и состыкованного.
Ремни STD5M могут транспортировать продукцию, выполняя роль транспортерных лент.
Возможно изготовления ремней с различными перегородками и направляющими.
Основные характеристики зубчатых ремней профиля STD 5M
Допуск ширины: ±0,5 [мм]
Допуск длины: ±0,5 [мм/м]
Допуск толщины: ±0,2 [мм]
Звоните +7 (495) 221-06-49! Наши специалисты помогут Вам с подбором полиуретановых зубчатых ремней профиля STD 5M и ответят на интересующие Вас вопросы
Технические характеристики ремней профиля STD 5M
Ширина ремня [mm] |
Допустимая нагрузка |
Допустимая нагрузка |
Разрывная нагрузка |
Вес ремня [kg/m] |
|---|---|---|---|---|
10 |
920 |
460 |
3360 |
0,05 |
15 |
1500 |
750 |
5460 |
0,07 |
25 |
2650 |
1325 |
9660 |
0,12 |
50 |
5520 |
2760 |
20160 |
0,23 |
100 |
11270 |
5635 |
41160 |
0,46 |
Гибкость ремней профиля STD 5M в зависимости от типа корда
СТАНДАРТ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 16 зубьев
• Холостой ход на зубьях ремня dmin = 30мм
Привод с обратным изгибом
• Шкив привода 25 зубьев
• Холостой ход на задней части ремня dmin = 60мм
АРАМИД
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 16 зубьев
• Холостой ход на зубьях ремня dmin = 30мм
Привод с обратным изгибом
• Шкив привода 25 зубьев
• Холостой ход на задней части ремня dmin = 60мм
НЕРЖАВЕЮЩАЯ СТАЛЬ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 18 зубьев
• Холостой ход на зубьях ремня dmin = 40мм
Привод с обратным изгибом
• Шкив привода 25 зубьев
• Холостой ход на задней части ремня dmin = 65мм
HFE
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 15 зубьев
• Холостой ход на зубьях ремня dmin = 40мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 40мм
