• Полиуретановый ремень со стальным кордом.
• Профиль зуба согласно ISO 5296.
• Метрический шаг 12,7 мм.
• Дюймовый шаг 1/2’’.
• Профиль и размеры зуба оптимизированы для обеспечения равномерного
распределение нагрузки и минимальной деформации под нагрузкой.
• Стальные корды с высоким сопротивлением растяжению, гарантируют высокую
стабильность и минимальное удлинение.
• Уменьшение вибрации привода.
• Данный тип ремней подходит для линейных приводов и передачи малой и средней мощности
с высокой точностью осевого и углового позиционирования.
• Допуск на отрицательную длину доступен по запросу.
• Доступна двусторонняя конструкция зубьев.

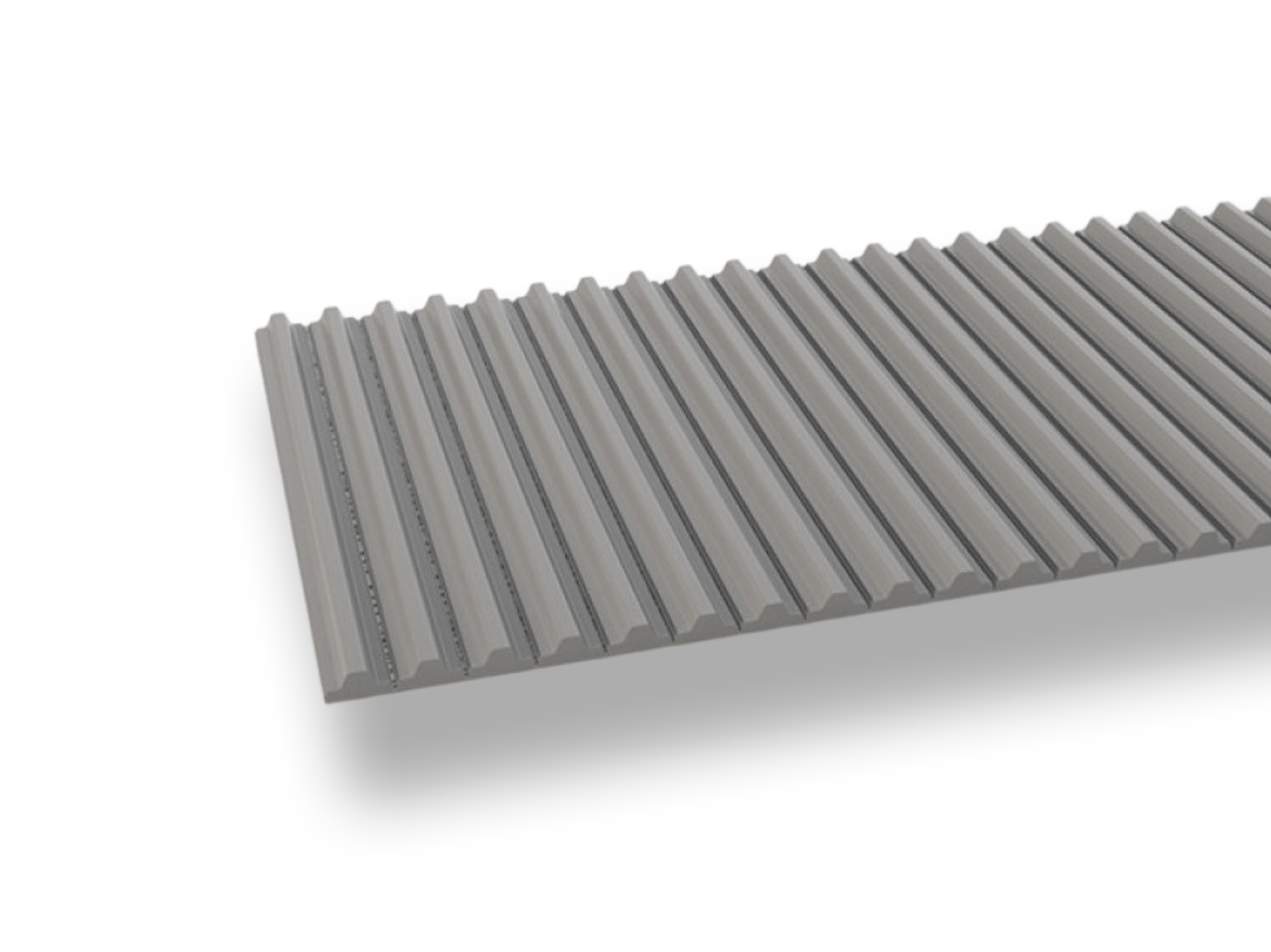

Открытые зубчатые ремни профиля H
Открытые зубчатые ремни профиля H со склада в Москве!
Чтобы заказать Открытые зубчатые ремни профиля H, звоните по телефону, или воспользуйтесь заявкой с сайта!

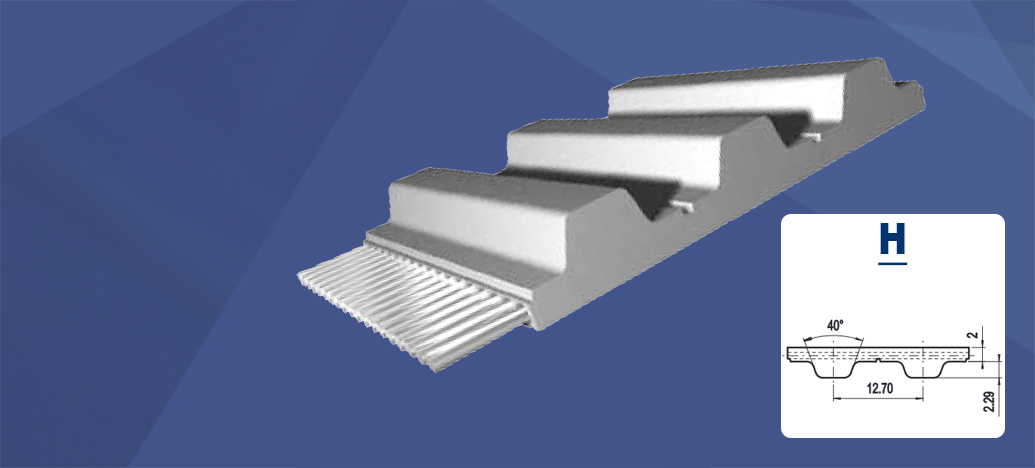

Общая информация о зубчатых ремнях профиля H
Открытые дюймовые зубчатые ремни с трапецеидальной формой зуба профиля H изготавливаются из термопластичного полиуретана, обеспечивающего большую стойкость к износу и к истиранию.
Данные ремни используются во многих отраслях промышленности. Ремни профиля H
могут быть как открытого типа, так и состыкованного. Ремни H могут транспортировать продукцию, выполняя роль транспортерных лент. Возможно изготовления ремней с различными перегородками и направляющими.
Основные характеристики зубчатых ремней профиля H
Допуск ширины: ±0,5 [мм]
Допуск длины: ±0,5 [мм/м]
Допуск толщины: ±0,2 [мм]
Звоните +7 (495) 221-06-49! Наши специалисты помогут Вам с подбором полиуретановых зубчатых ремней профиля H и ответят на интересующие Вас вопросы
Технические характеристики ремней профиля H
Ширина ремня [mm] |
Допустимая нагрузка |
Допустимая нагрузка |
Разрывная нагрузка |
Вес ремня [kg/m] |
|---|---|---|---|---|
050/12,7 |
1270 |
635 |
4620 |
0,05 |
075/19,1 |
1960 |
980 |
7140 |
0,08 |
100/25,4 |
2760 |
1380 |
10080 |
0,11 |
150/38,1 |
4260 |
2130 |
15540 |
0,16 |
200 / 50,8 |
5640 |
2820 |
20580 |
0,22 |
300 / 76,2 |
8510 |
4255 |
31080 |
0,32 |
400/101,6 |
11390 |
5695 |
41580 |
0,43 |
600/152,4 |
17250 |
8625 |
63000 |
0,56 |
800 / 203,2* |
11390 |
5695 |
41580 |
0,65 |
Гибкость ремней профиля H в зависимости от типа корда
СТАНДАРТ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 14 зубьев
• Холостой ход на зубьях ремня dmin = 60мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 80мм
АРАМИД
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 14 зубьев
• Холостой ход на зубьях ремня dmin = 60мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 60мм
НЕРЖАВЕЮЩАЯ СТАЛЬ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 20 зубьев
• Холостой ход на зубьях ремня dmin = 80мм
Привод с обратным изгибом
• Шкив привода 40 зубьев
• Холостой ход на задней части ремня dmin = 100мм
