Плоские ремни Ziligen

#
Посмотреть весь ассортимент ЗАЯВКА С САЙТА
Наши поставщики Сертификаты продукции Каталоги в PDF Опросные листы

Виды покрытий плоских ремней

Плоские ремни с покрытием из кожи

Кожа

Плоские ремни покрытие матовое

Матовое

Плоские ремни с покрытием, продольные канавки

Продольные
канавки

Плоские ремни с покрытием из ткани

Ткань

Плоские ремни с покрытием, узор FSTR

FSTR

Плоские ремни с покрытием, узор GSTR

GSTR


Таблица типов плоских ремней Ziligen

Плоский ремень Верхнее покрытие Общая толщина

(мм) 		МАТЕРИАЛ КАРКАСА

(толщина)

(мм) 		Верхнее / Нижнее
покрытие 		Миним. d вала прям./обр. переги

(мм) 		Разрывная нагрузка

(Н/мм) 		Рабочее натяжение при 1% удлин

(Н/мм)
Материал

Рельеф
покрытия 		Материал

Рельеф
покрытия
TP5 H ПЛОСКИЙ РЕМЕНЬ TP5 H ZILIGEN 0,65

+/- 0,1 		Нейлон

Ткань 		Резина

Узор GSTR 		15 90 14
TP4 ПЛОСКИЙ РЕМЕНЬ TP4 ZILIGEN 0,8

+/- 0,1 		Полиамид

0,2 		Нейлон

Ткань 		Ткань из целлюлозы

Ткань 		15 90 4
GP4 ПЛОСКИЙ РЕМЕНЬ GP4 ZILIGEN 1,1

+/- 0,05 		Полиамид

0,2 		Нейлон

Ткань 		XNBR

Узор FSTR 		15 90 4
TT4 ПЛОСКИЙ РЕМЕНЬ TT4 ZILIGEN 0,8

+/- 0,1 		Полиамид

0,2 		Нейлон

Ткань 		Нейлон

Ткань 		15 90 4
TG4 FSTR ПЛОСКИЙ РЕМЕНЬ TG4 FSTR ZILIGEN 1,1

+/- 0,15 		Полиамид

0,2 		NBR

Узор FSTR 		Ткань пропитанная
NBR

Ткань 		20 90 4
TT6 ПЛОСКИЙ РЕМЕНЬ TT6 ZILIGEN 0,95

+/- 0,1 		Полиамид

0,2 		Нейлон

Ткань 		Нейлон

Ткань 		20 135 6
TG4 ПЛОСКИЙ РЕМЕНЬ TG4 ZILIGEN 1,2

+/- 0,15 		Полиамид

0,2 		XNBR

Узор GSTR 		Ткань пропитанная
NBR

Ткань 		20 90 4
TG6 ПЛОСКИЙ РЕМЕНЬ TG6 ZILIGEN 1,15

+/- 0,15 		Полиамид

0,35 		XNBR

Узор FSTR 		Нейлон

Ткань 		20 135 6
GG6 ПЛОСКИЙ РЕМЕНЬ GG6 ZILIGEN 1,5

+/- 0,1 		Полиамид

0,3 		NBR

Узор GSTR 		NBR

Узор GSTR 		25 135 6
GG10 ПЛОСКИЙ РЕМЕНЬ GG10 ZILIGEN 1,9

+/- 0,2 		Полиамид

0,5 		XNBR

Узор GSTR 		XNBR

Узор GSTR 		35 225 10
TG10/2 ПЛОСКИЙ РЕМЕНЬ TG10/2 ZILIGEN 2,0

+/- 0,2 		Полиамид

0,5 		NBR

Узор GSTR 		Нейлон

Ткань 		35 225 10
GG10/3 ПЛОСКИЙ РЕМЕНЬ GG10/3 ZILIGEN 2,9

+/- 0,2 		Полиамид

0,5 		NBR

Узор GSTR 		NBR

Узор GSTR 		30 225 10
GG10/4 ПЛОСКИЙ РЕМЕНЬ GG10/4 ZILIGEN 3,9

+/- 0,2 		Полиамид

0,5 		NBR

Узор GSTR 		NBR

Узор GSTR 		30 225 10
GT14 ПЛОСКИЙ РЕМЕНЬ GT14 ZILIGEN 1,7

+/- 0,15 		Полиамид

0,7 		XNBR

Узор GSTR 		Нейлон

Ткань 		50 315 14
GG14 ПЛОСКИЙ РЕМЕНЬ GG14 ZILIGEN 2,1

+/- 0,2 		Полиамид

0,7 		XNBR

Узор GSTR 		XNBR

Узор GSTR 		60 315 14
GG14/3 ПЛОСКИЙ РЕМЕНЬ GG14/3 ZILIGEN 3,0

+/- 0,2 		Полиамид

0,7 		XNBR

Узор GSTR 		XNBR

Узор GSTR 		40 315 14
GG14/4 BL ПЛОСКИЙ РЕМЕНЬ GG14/4 BL ZILIGEN 4,1
 Полиамид

0,7 		Резина

Узор GSTR 		Резина

Узор GSTR 		50 14
GG14/5 ПЛОСКИЙ РЕМЕНЬ GG14/5 ZILIGEN 5,1
 Полиамид

0,8 		Резина

Узор GSTR 		Резина

Узор GSTR 		50 315 14
GG14/6 ПЛОСКИЙ РЕМЕНЬ GG14/6 ZILIGEN 6,1

+/- 0,2 		Полиамид

0,7 		NBR

Узор GSTR 		NBR

Узор GSTR 		50 315 14
LT14 ПЛОСКИЙ РЕМЕНЬ LT14 ZILIGEN 3,3

+/- 0,15 		Полиамид

0,7 		Нейлон

Ткань 		Кожа
 60 14
GG20/3 ПЛОСКИЙ РЕМЕНЬ GG20/3 ZILIGEN 3,0

+/- 0,1 		Полиамид

1,0 		XNBR

Узор GSTR 		XNBR

Узор GSTR 		70 450 20
LT20 ПЛОСКИЙ РЕМЕНЬ LT20 ZILIGEN 3,3

+/- 0,15 		Полиамид

1,0 		Нейлон

Ткань 		Кожа
 90 450 20
GG33 ПЛОСКИЙ РЕМЕНЬ GG33 ZILIGEN 3,15

+/- 0,2 		Полиамид

1,75 		XNBR

Узор GSTR 		XNBR

Узор GSTR 		140 740 33
LT40 ПЛОСКИЙ РЕМЕНЬ LT40 ZILIGEN 4,6
 Полиамид
 Нейлон

Ткань 		Кожа
 280 40

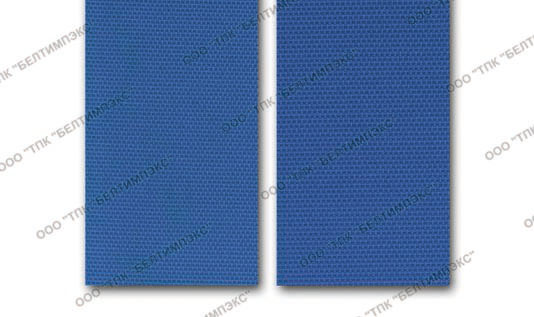

GG15 E40 ПЛОСКИЙ РЕМЕНЬ GG15 E40 ZILIGEN 4,0

+/- 0,2 		TPU
 NBR

Узор GSTR 		NBR

Узор GSTR 		60 150 15

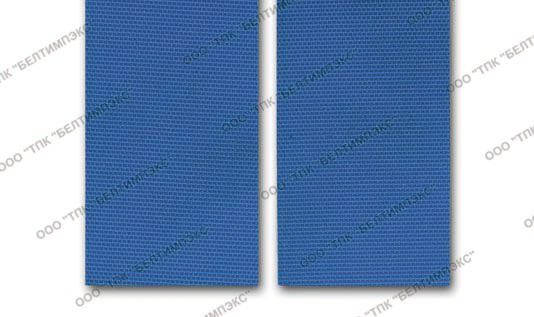

GG15 E50 ПЛОСКИЙ РЕМЕНЬ GG15 E50 ZILIGEN 5,0

+/- 0,2 		TPU
 NBR

Узор GSTR 		NBR

Узор GSTR 		70 150 15

Ассортимент

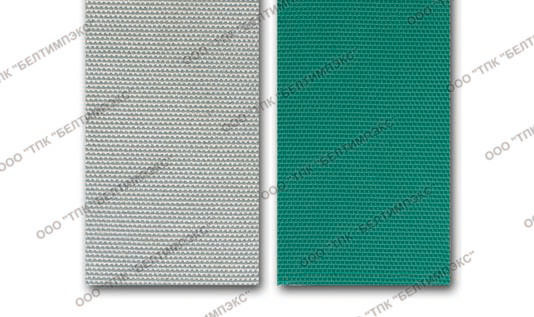

Плоский ремень TP5 H Ziligen

Плоский ремень TP5 H Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / Резина
   Общая толщина ремня    0,65 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    15 мм.
Применение:

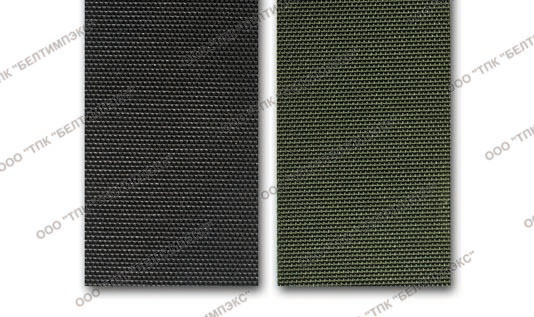

Плоский ремень TP4 Ziligen

Плоский ремень TP4 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон /
   Ткань из целлюлозы
   Общая толщина ремня    0,8 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   4 Н./мм.
   Минимальный диаметр вала    15 мм.
Применение:

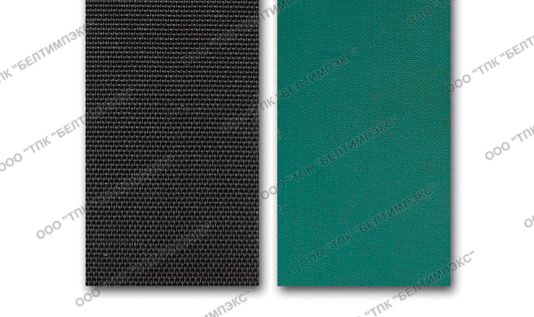

Плоский ремень GP4 Ziligen

Плоский ремень GP4 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / XNBR
   Общая толщина ремня    1,1 мм. +/- 0,05 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   4 Н./мм.
   Минимальный диаметр вала    15 мм.
Применение:

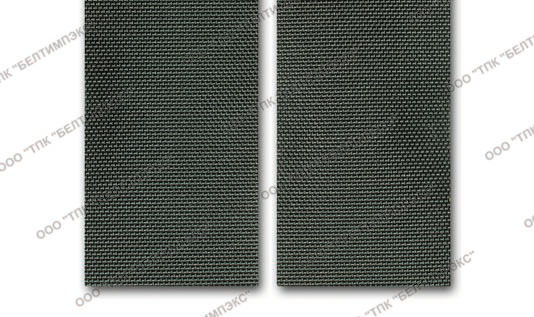

Плоский ремень TT4 Ziligen

Плоский ремень TT4 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / Нейлон
   Общая толщина ремня    0,8 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   4 Н./мм.
   Минимальный диаметр вала    15 мм.
Применение:

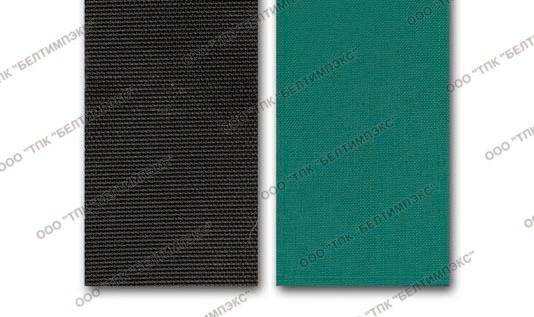

Плоский ремень TG4 FSTR Ziligen

Плоский ремень TG4 FSTR Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / Нейлон
   Общая толщина ремня    1,1 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   4 Н./мм.
   Минимальный диаметр вала    20 мм.
Применение:

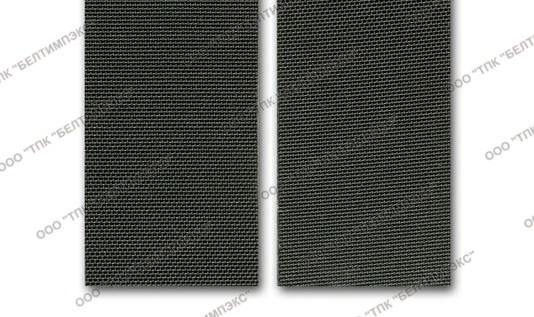

Плоский ремень TT6 Ziligen

Плоский ремень TT6 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / Нейлон
   Общая толщина ремня    0,95 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   6 Н./мм.
   Минимальный диаметр вала    20 мм.
Применение:

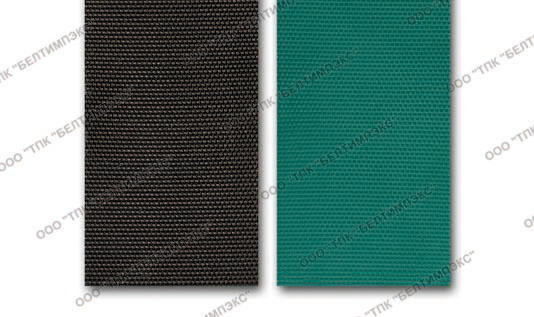

Плоский ремень TG4 Ziligen

Плоский ремень TG4 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / Нейлон
   Общая толщина ремня    1,2 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   4 Н./мм.
   Минимальный диаметр вала    20 мм.
Применение:

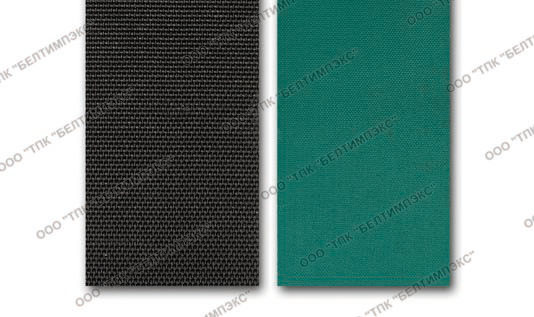

Плоский ремень TG6 Ziligen

Плоский ремень TG6 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / Нейлон
   Общая толщина ремня    1,15 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   6 Н./мм.
   Минимальный диаметр вала    20 мм.
Применение:

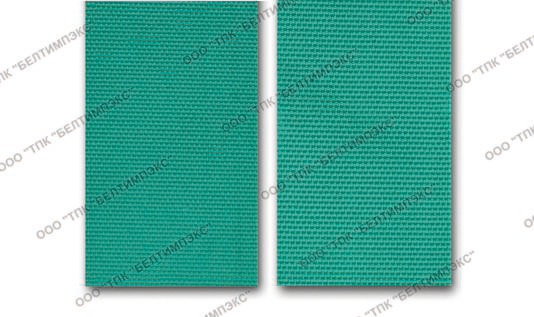

Плоский ремень GG6 Ziligen

Плоский ремень GG6 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    1,5 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   6 Н./мм.
   Минимальный диаметр вала    25 мм.
Применение: В поперечных резаках, питателях, а также для складывания картона в машинах для склеивания коробок.

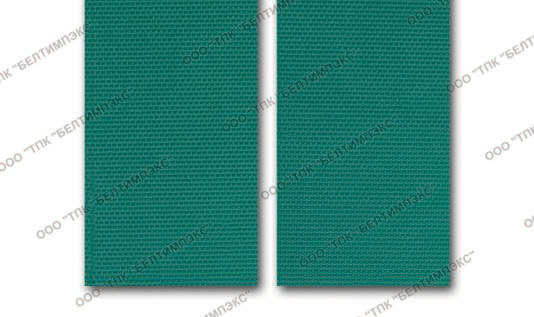

Плоский ремень GG10 Ziligen

Плоский ремень GG10 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / XNBR
   Общая толщина ремня    1,9 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   10 Н./мм.
   Минимальный диаметр вала    35 мм.
Применение: В поперечных резаках, питателях, а также для складывания картона в машинах для склеивания коробок.

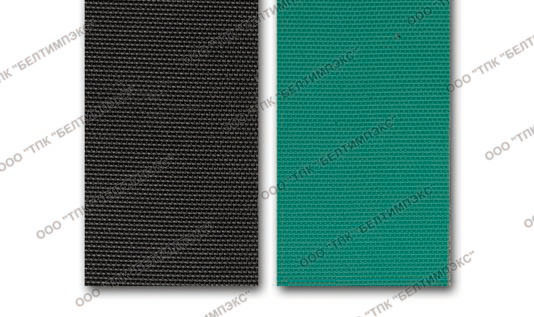

Плоский ремень TG10/2 Ziligen

Плоский ремень TG10/2 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / Нейлон
   Общая толщина ремня    2 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   10 Н./мм.
   Минимальный диаметр вала    35 мм.
Применение:

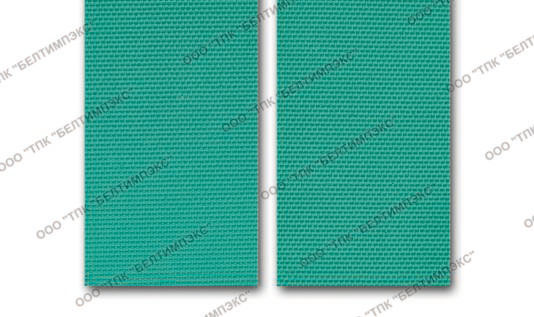

Плоский ремень GG10/3 Ziligen

Плоский ремень GG10/3 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    2,9 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   10 Н./мм.
   Минимальный диаметр вала    30 мм.
Применение:

Производство упаковки из картона, линии складывания и склеивания.

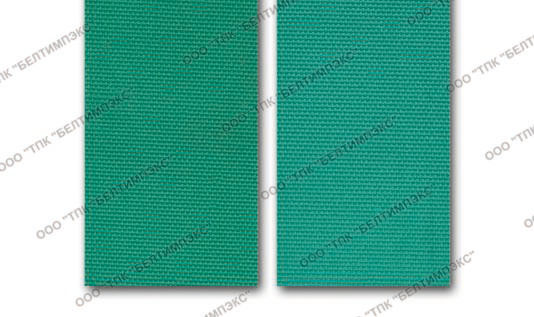

Плоский ремень GG10/4 Ziligen

Плоский ремень GG10/4 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    3,9 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   10 Н./мм.
   Минимальный диаметр вала    30 мм.
Применение:

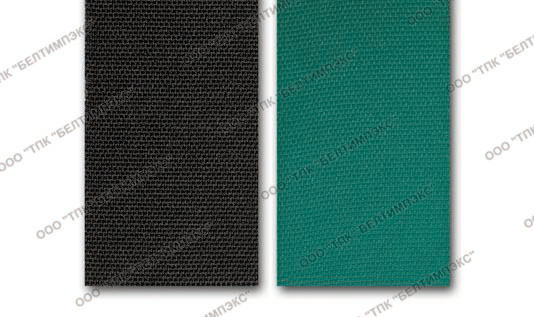

Плоский ремень GT14 Ziligen

Плоский ремень GT14 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / Нейлон
   Общая толщина ремня    1,7 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    50 мм.
Применение:

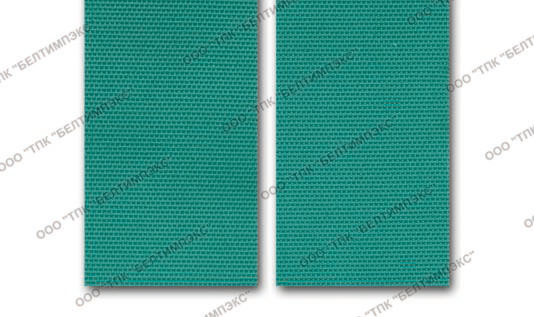

Плоский ремень GG14 Ziligen

Плоский ремень GG14 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    2,1 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    60 мм.
Применение:

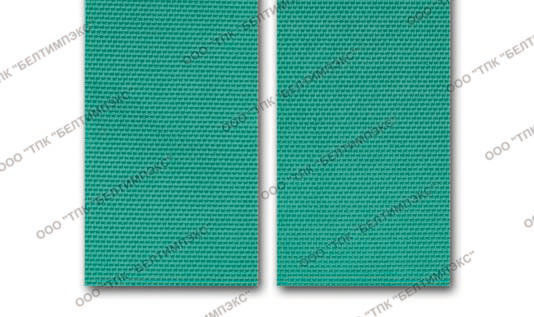

Плоский ремень GG14/3 Ziligen

Плоский ремень GG14/3 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / XNBR
   Общая толщина ремня    3,0 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    40 мм.
Применение:

Плоский ремень GG20/3 Ziligen

Плоский ремень GG20/3 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / XNBR
   Общая толщина ремня    3,0 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   20 Н./мм.
   Минимальный диаметр вала    70 мм.
Применение: Производство картона и бумаги

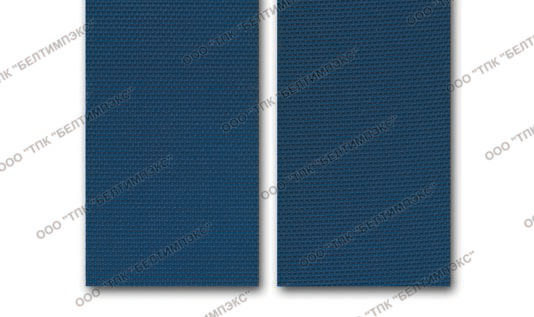

Плоский ремень GG14/4 BL Ziligen

Плоский ремень GG14/4 BL Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    4,1 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    50 мм.
Применение:

Плоский ремень GG14/5 Ziligen

Плоский ремень GG14/5 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    5,1 мм. +/- 0,1 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    50 мм.
Применение:

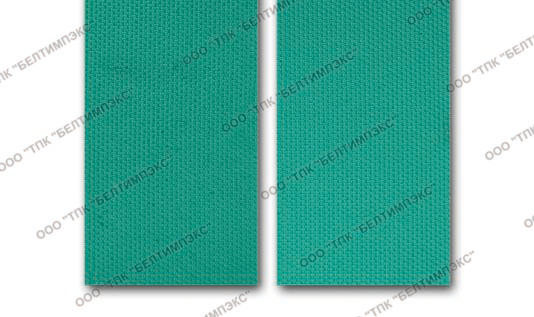

Плоский ремень GG14/6 Ziligen

Плоский ремень GG14/6 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    6,1 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    50 мм.
Применение:

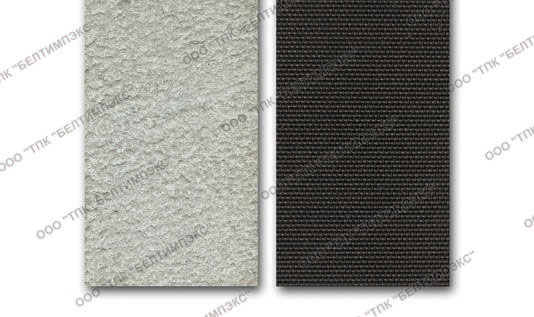

Плоский ремень LT14 Ziligen

Плоский ремень LT14 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / Кожа
   Общая толщина ремня    3,3 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   14 Н./мм.
   Минимальный диаметр вала    60 мм.
Применение: Передачи со средними значениями крутящего момента и натяжения. В том числе, в среде масляного тумана, или попадания индустриальных масел и консистентных смазок на нижнюю (приводную) поверхность ремня (не теряет сцепления со шкивами)

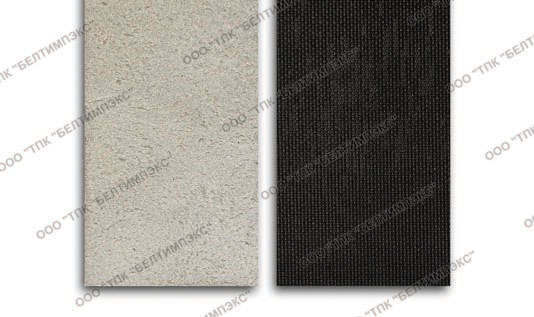

Плоский ремень LT20 Ziligen

Плоский ремень LT20 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)   Нейлон / Кожа
   Общая толщина ремня    3,3 мм. +/- 0,15 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   20 Н./мм.
   Минимальный диаметр вала    90 мм.
Применение:

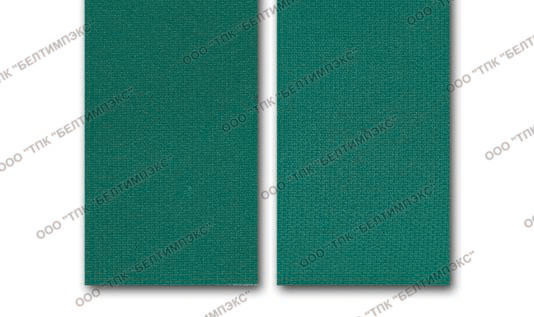

Плоский ремень GG33 Ziligen

Плоский ремень GG33 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    XNBR / XNBR
   Общая толщина ремня    7,15 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   33 Н./мм.
   Минимальный диаметр вала    140 мм.
Применение:

Плоский ремень LT40 Ziligen

Плоский ремень LT40 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    Нейлон / Кожа
   Общая толщина ремня    4,3 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   40 Н./мм.
   Минимальный диаметр вала    280 мм.
Применение: Мощные передачи с большим крутящим моментом и натяжением. В том числе, в среде масляного тумана, или попадания индустриальных масел и консистентных смазок на нижнюю (приводную) поверхность ремня (не теряет сцепления со шкивами)

Плоский ремень GG15 E40 Ziligen

Плоский ремень GG15 E40 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    4,0 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   15 Н./мм.
   Минимальный диаметр вала    60 мм.
Применение: Линии изготовления и склейки картонных коробок, общие отрасли передачи электроэнергии

Плоский ремень GG15 E50 Ziligen

Плоский ремень GG15 E50 Ziligen

Ремень с полиамидным сердечником
   Материал (верх / низ)    NBR / NBR
   Общая толщина ремня    5,0 мм. +/- 0,2 мм.
   Усилие натяжения продольное
   рабочее при 1%-м удлинении 		   15 Н./мм.
   Минимальный диаметр вала    70 мм.
Применение: Линии изготовления и склейки картонных коробок, общие отрасли передачи электроэнергии

История бренда Ziligen

Ziligen
Ziligen A.S. - первый изготовитель плоских ремней и ленточных конвейеров из ПВХ и ПУ в Турции. Компания существует с 1967 года и имеет за своими плечами более 50 лет опыта. На территории Турции Ziligen занимает лидирующую позицию в своем сегменте рынка, а также экспортирует свою продукцию в 25 стран мира.
Конвейерные ленты Ziligen имеют различные типы и большой ассортимент для удовлетворения потребностей рынка.

Ziligen выпускает пять различных классов конвейерных лент по областям их применения и материалу – это серии лент из ПВХ, ПУ, полиолефина, с силиконовыми обкладками и другие, они могут иметь от одного до пяти слоев.
