    Зубчатый ремень дюймового профиля MXL - это классический зубчатый ремень с шагом 0,08” (2,032 мм) который имеет трапециевидную форму зуба.

    ООО «ТПК «Белтимпэкс» предлагает Вам купить со склада в Москве плоскозубчатые ремни MXL производства ведущих мировых компаний, таких как: ContiTech (Германия), BANDO (Япония), Megadyne (Италия), Fenner (Индия). Несмотря на то, что наша компания предлагает плоскозубчатые ремни MXL разной ценовой категории, все они отвечают высоким требованиям к качеству, что подтверждается нашими постоянными клиентами.

    Купить плоскозубчатые ремни профиля MXL со склада в Москве возможно, как за наличный, так и безналичный расчет.

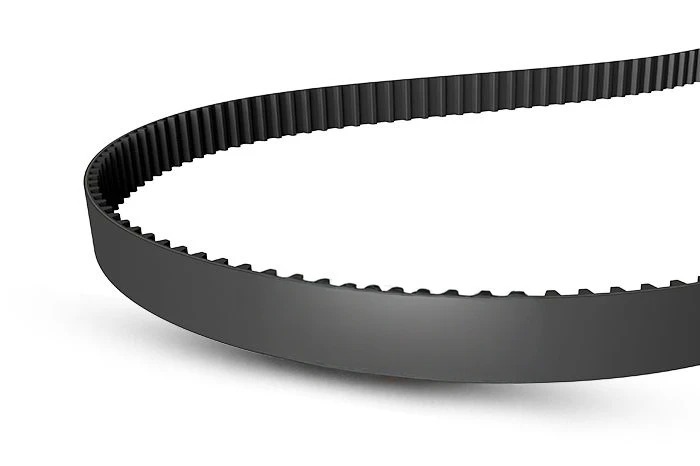

Плоскозубчатые ремни MXL


    Компания "ООО "ТПК "Белтимпэкс" является крупнейшим поставщиком приводных ремней в Москве. Наша Компания поставляет со склада и под заказ весь ассортимент приводных ремней. Мы нацелены на долгосрочное и взаимовыгодное сотрудничество!


Звоните 495 221-06-49! Наши специалисты помогут Вам с подбором плоскозубчатых ремней MXL и ответят на все интересующие Вас вопросы


Применение плоскозубчатых ремней MXL

    Приводы с минимальными размерами и минимальными усилиями имеющие сверхмалые диаметры шкива.


    •  офисные и широкоформатные принтеры

    •  3D принтеры

    •  лазерные гравировальные и режущие станки

    •  каретки, для режущих плоттеров

    •  радиоуправляемые модели вертолетов


Рекомендации по использованию плоскозубчатых ремней MXL

    Зубчатые ремни MXL рекомендуется использовать в условиях, требующих максимальной степени синхронизации, небольших размеров систем привода и высоких скоростей вращения. Благодаря обеспечиваемой им экономии рабочего пространства и высокой устойчивости в процессе работы, ремень профиля MXL является идеальным решением для высокоточных приводов и гарантирует высочайшую точность позиционирования.



Маркировка плоскозубчатых ремней MXL


Синхронный ремень классического типа с трапецеидальным зубом профиля MXL

    Зуб ремня данного типа имеет форму трапеции. Все размеры и обозначения – дюймовые.
    Рассмотрим маркировку ремней профиля MXL на примере ремня с маркировкой: 28 MXL 100

    28 – это длина в 1/10 дюйма вычисляется следующим образом: 2,8 х 25,4 = 71,12 значит, что его длина в переводе на привычные нам единицы измерения составляет 71,12 мм.
    MXL – это шаг. Шаг это расстояние между центрами зубьев, он составляет 2,032 мм.
    100 – это код ширины ремня - 1 дюйм, которая составляет 25,4 мм


Методика расчета шага зуба плоскозубчатых ремней профмля MXL



Преимущества плоскозубчатых ремней MXL

    Структура ремня делает его прочным, устойчивым к растяжению и одновременно гибким, эластичным, обеспечивая его высокую надежность, равномерность хода в условиях знакопеременного движения и меняющихся нагрузок.


•  Точность и синхронность передачи мощности до 0,8 кВт со скоростями вращения до 20000 об/мин.

•  Ремни MXL позволяют работать со шкивами небольшого диаметра (диаметр от 6 мм) с зацеплением максимального числа зубьев

•  Точность и синхронность передачи движения, прекрасно подходят для шаговых двигателей

•  Точное размещение ремня на шкивах исключает проскальзывание

•  Низкая инерционность при передаче разнонаправленного движения

•  Низкий уровень вибраций во время прерывистой нагрузки

•  Постоянство и высокое значение передаточного числа

•  Долговечность, бесшумность работы

•  Высокая стабильность и КПД


Заказать плоскозубчатый ремень MXL


Расчет ременной передачи (межосевое расстояние, длина ремня)

Введите данные:
Шаг зуба, t (мм):
Число зубов шкива, z1:
Число зубов шкива, z2:
Межосевое расстояние, C (мм):
Передаточное число: :1
Фактический диаметр шкива, d: мм.
Фактический диаметр шкива, D: мм.
Min межосевое расстояние, C: мм.
Длина ремня, L: мм.
Если рассчитанная длина отсутствует, введите стандартную длину, приближенную к расчетной.
Стандартная длина ремня:  mm
Межосевое расстояние: mm

Стандартные длины плоскозубчатых ремней MXL

    Типоразмеры различных производителей и взаимозаменяемость синхронных плоскозубчатых ремней классического типа с трапецеидальным зубом профиля - MXL


Contitech CONTI® SYNCHROBELT

BANDO

Megadyne

Fenner

Gates

OPTIBELT

Расчетная длина ремня
(мм)

Кол-во зубьев ремня

      28 MXL     71,12 35
        288-MXL   73,15 36
        296-MXL   75,18 37
        320-MXL   81,28 40
  44MXL         89,41 44
  45MXL 360 MXL   360-MXL 360 MXL 91,44 45
      37,6 MXL     95,5 47
  48MXL         97,54 48
      39 MXL     99,57 49
  50MXL   40 MXL 400-MXL   101,6 50
      41 MXL     103,63 51
  52MXL   41,6 MXL     105,66 52
  53MXL     424-MXL   107,7 53
43.2MXL 54MXL 432 MXL 43 MXL 432-MXL 432 MXL 109,73 54
44.0MXL 55MXL 440 MXL 44 MXL 440-MXL 440 MXL 111,76 55
44.8MXL 56MXL   45 MXL 448-MXL 448 MXL 113,79 56
  57MXL 456 MXL 45,6 MXL 456-MXL 456 MXL 115,82 57
46.4MXL       464-MXL 464 MXL 117,86 58
  59MXL     472-MXL   119,89 59
48.0MXL 60MXL 480 MXL   480-MXL 480 MXL 121,92 60
48.8MXL 61MXL 488 MXL 49 MXL 488-MXL 488 MXL 123,95 61
  62MXL 496 MXL 49,6 MXL     125,98 62
50.4MXL 63MXL   50 MXL 504-MXL   128,02 63
  64MXL   51 MXL     130,05 64
  65MXL     520-MXL   132,08 65
  67MXL 536 MXL 35,6 MXL 536-MXL 536 MXL 136,14 67
54.4MXL 68MXL 544 MXL 54 MXL 544-MXL 544 MXL 138,18 68
  69MXL     552-MXL   140,21 69
56.0MXL 70MXL   56 MXL 560-MXL 560 MXL 142,24 70
56.8MXL 71MXL     568-MXL 568 MXL 144,27 71
57.6MXL 72MXL 576 MXL   576-MXL 576 MXL 146,3 72
  73MXL 584 MXL 58,4 MXL 584-MXL   148,34 73
  74MXL     592-MXL   150,37 74
60.0MXL 75MXL   60 MXL 600-MXL 600 MXL 152,4 75
  76MXL 608 MXL 61 MXL 608-MXL 608 MXL 154,43 76
61.6MXL 77MXL   61,6 MXL 616-MXL   156,46 77
  78MXL   62 MXL     158,5 78
  79MXL 632 MXL   632-MXL 632 MXL 160,53 79
64.0MXL 80MXL 640 MXL 64 MXL 640-MXL 640 MXL 162,56 80
  81MXL     648-MXL   164,59 81
65.6MXL 82MXL 656 MXL 65 MXL 656-MXL 656 MXL 166,62 82
  83MXL 664 MXL 66 MXL 664-MXL 664 MXL 168,66 83
67.2MXL 84MXL     672-MXL 672 MXL 170,69 84
68.0MXL 85MXL 680 MXL 68 MXL 680-MXL 680 MXL 172,72 85
  86MXL         174,75 86
69.6MXL 87MXL   69 MXL 696-MXL   177 87
70.4MXL 88MXL 704 MXL   704-MXL 704 MXL 178,82 88
      71 MXL     180,85 89
72.0MXL 90MXL 720 MXL 72 MXL 720-MXL 720 MXL 182,88 90
  91MXL       728 MXL 184,91 91
  92MXL 736 MXL 73MXL 736-MXL 736 MXL 186,94 92
  93MXL         188,98 93
75.2MXL 94MXL 752 MXL 75 MXL 752-MXL 752 MXL 191,01 94
76.0MXL 95MXL 760 MXL 76 MXL 760-MXL 760 MXL 193,04 95
  96MXL         195,07 96
77.6MXL 97MXL 776 MXL 77 MXL 776-MXL 776 MXL 197,1 97
  98MXL   78 MXL     199,14 98
  99MXL         201,17 99
80.0MXL 100MXL 800 MXL 80 MXL 800-MXL 800 MXL 203,2 100
80.8MXL 101MXL 808 MXL   808-MXL 808 MXL 205,23 101
  102MXL   81 MXL   816 MXL 207,26 102
82.4MXL 103MXL 824 MXL 82 MXL 824-MXL 824 MXL 209,3 103
  104MXL         211,33 104
84.0MXL 105MXL 840 MXL 84 MXL 840-MXL 840 MXL 213,36 105
84.8MXL 106MXL     848-MXL 848 MXL 215,39 106
        856-MXL 856 MXL 217,42 107
  108MXL   86 MXL 864-MXL 864 MXL 219,46 108
  109MXL   87 MXL 872-MXL   221,49 109
88.0MXL 110MXL 880 MXL 88 MXL 880-MXL 880 MXL 223,52 110
    888 MXL       225,55 111
89.6MXL 112MXL   89 MXL   896 MXL 227,58 112
90.4MXL     90 MXL   904 MXL 229,62 113
91.2MXL 114MXL 912 MXL 91 MXL 912-MXL 912 MXL 231,65 114
  115MXL 920 MXL 92 MXL   920 MXL 233,68 115
      93 MXL     235,71 116
94.4MXL 118MXL 944 MXL 94 MXL 944-MXL   239,78 118
  119MXL 952 MXL       241,81 119
96.0MXL 120MXL 960 MXL 96 MXL 960-MXL 960 MXL 243,84 120
  121MXL         245,87 121
97.6MXL 122MXL 976 MXL 97,6 MXL 976-MXL 976 MXL 247,9 122
98.4MXL 123MXL 984 MXL   984-MXL 984 MXL 249,94 123
  124MXL         251,97 124
100.0MXL 125MXL 1000 MXL 100 MXL 1000-MXL 1000 MXL 254 125
100.8MXL 126MXL 1008 MXL 101 MXL 1008-MXL 1008 MXL 256,03 126
  127MXL 1016 MXL   1016-MXL   258,06 127
  128MXL   102 MXL     260,09 128
  129MXL     1032-MXL   262,13 129
  130MXL 1040 MXL   1040-MXL 1040 MXL 264,16 130
  131MXL         266,19 131
105.6MXL 132MXL 1056 MXL 106 MXL 1056-MXL 1056 MXL 268,22 132
      106,4 MXL     270,25 133
  134MXL 1072 MXL   1072-MXL 1072 MXL 272,29 134
  135MXL   108 MXL   1080 MXL 274,32 135
      109 MXL     276,35 136
  137MXL   109,6 MXL     278,38 137
  138MXL   110 MXL     280,41 138
      111 MXL 1112-MXL 1112 MXL 282,45 139
112.0MXL 140MXL 1120 MXL 112 MXL 1120-MXL 1120 MXL 284,48 140
  142MXL   113 MXL   1136 MXL 288,54 142
        1144-MXL   290,58 143
  144MXL   115 MXL     292,6 144
  145MXL 1160 MXL 116 MXL 1160-MXL   294,64 145
  146MXL         296,67 146
    1176 MXL     1176 MXL 298,7 147
  148MXL 1184 MXL 118 MXL   1184 MXL 300,74 148
      119 MXL     302,76 149
120.0MXL 150MXL 1200 MXL 120 MXL 1200-MXL 1200 MXL 304,8 150
  151MXL         306,83 151
      121 MXL     308,86 152
    1224 MXL 122 MXL   1224 MXL 310,9 153
      123 MXL     312,92 154
124.0MXL 155MXL 1240 MXL 124 MXL 1240-MXL   314,96 155
      125 MXL     316,99 156
  158MXL   126 MXL 1264-MXL   321,06 158
  159MXL       1272 MXL 323,09 159
  160MXL 1280 MXL 128 MXL 1280-MXL 1280 MXL 325,12 160
  162MXL   130 MXL     329,18 162
  163MXL         331,22 163
131.2MXL 164MXL         333,25 164
132.0MXL 165MXL   132 MXL 1320-MXL 1320 MXL 335,28 165
132.8MXL           337,31 166
      134 MXL     341,37 168
  169MXL         343,41 169
136.0MXL 170MXL   136 MXL   1360 MXL 345,44 170
140.0MXL 175MXL 1400 MXL 140 MXL 1400-MXL 1400 MXL 355,6 175
  177MXL         359,66 177
144.0MXL 180MXL   144 MXL   1440 MXL 365,76 180
147.2MXL 184MXL 1472 MXL 147 MXL 1472-MXL 1472 MXL 373,89 184
    1496 MXL       379,98 187
  188MXL         382,02 188
  190MXL 1520 MXL 152 MXL 1520-MXL 1520 MXL 386,08 190
  192MXL   154 MXL     390,14 192
      155 MXL     394,2 194
  195MXL   156 MXL 1560-MXL 1560 MXL 396,24 195
  196MXL         398,27 196
  200MXL 1600 MXL 160 MXL 1600-MXL 1600 MXL 406,4 200
  204MXL         414,53 204
  205MXL         416,56 205
      165 MXL     418,59 206
  208MXL         422,66 208
  210MXL 1680 MXL 168 MXL 1680-MXL   426,72 210
  212MXL 1696 MXL 169 MXL     430,78 212
  215MXL         436,88 215
  220MXL         447,04 220
  221MXL 1768 MXL 177 MXL 1768-MXL 1768 MXL 449,07 221
  222MXL         451,1 222
  224MXL         455,17 224
180.0MXL 225MXL 1800 MXL 180 MXL 1800-MXL 1800 MXL 457,2 225
  226MXL         459,23 226
  228MXL   182 MXL     463,29 228
    1832 MXL   1832-MXL   465,33 229
  230MXL         467,36 230
  232MXL 1856 MXL 185 MXL 1856-MXL   471,42 232
  234MXL         475,49 234
        1880-MXL   477,52 235
188.8MXL 236MXL 1888 MXL 189 MXL   1888 MXL 479,55 236
  239MXL   191 MXL     485,64 239
  240MXL   192 MXL     487,68 240
  245MXL     1960-MXL   497,84 245
  248MXL 1984 MXL   1984-MXL 1984 MXL 503,94 248
  249MXL 1992 MXL 199 MXL 1992-MXL 1992 MXL 505,97 249
  250MXL         508 250
200.8MXL 251MXL       2008 MXL 510,03 251
  255MXL         518,16 255
  256MXL 2048 MXL 205 MXL 2048-MXL 2048 MXL 520,19 256
  260MXL         528,32 260
  262MXL         532,38 262
  265MXL   212 MXL     538,48 265
        2136-MXL   542,54 267
  268MXL       2144 MXL 544,58 268
  271MXL         550,67 271
  273MXL   218 MXL     554,74 273
  275MXL         558,8 275
      221 MXL     560,83 276
  280MXL 2240 MXL 224 MXL 2240-MXL 2240 MXL 568,96 280
  281MXL         570,99 281
  285MXL         579,12 285
  288MXL         585,22 288
  290MXL   232 MXL     589,28 290
  295MXL 2360 MXL 236 MXL 2360-MXL   599,44 295
  297MXL         603,5 297
      238 MXL 2384-MXL 2384 MXL 605,54 298
238.4MXL 300MXL 2384 MXL 240 MXL 2400-MXL   605,54 298
  305MXL   244 MXL     619,76 305
  308MXL         625,86 308
  310MXL 2480 MXL     2480 MXL 629,92 310
  312MXL 2496 MXL       633,98 312
  315MXL 2520 MXL   2520-MXL 2520 MXL 640,08 315
  318MXL   254 MXL 2544-MXL   646,18 318
  320MXL   256 MXL     650,24 320
  323MXL 2584 MXL       656,34 323
  326MXL     2608-MXL   662,43 326
  328MXL         666,5 328
  330MXL         670,56 330
  332MXL         674,62 332
  334MXL         678,69 334
          2680 MXL 680,72 335
  336MXL   269 MXL     682,75 336
  337MXL         684,78 337
277.6MXL 347MXL 2776 MXL 278 MXL 2776-MXL 2776 MXL 705,1 347
  350MXL         711,2 350
  354MXL         719,33 354
  355MXL         721,36 355
  358MXL 2864 MXL   2864-MXL   727,46 358
  359MXL         729,49 359
  360MXL 2880 MXL   2880-MXL 2880 MXL 731,52 360
      290 MXL     735,58 362
  364MXL         739,65 364
292.0MXL 365MXL       2920 MXL 741,68 365
  366MXL         743,71 366
296.8MXL 371MXL     2968-MXL   753,87 371
297.6MXL 372MXL 2976 MXL   2976-MXL   755,9 372
      302 MXL     768,1 378
  380MXL         772,16 380
    3064 MXL       778,26 383
  388MXL 3104 MXL       788,42 388
        3120-MXL   792,48 390
  397MXL         806,7 397
320.0MXL 400MXL 3200 MXL 320 MXL 3200-MXL 3200 MXL 812,8 400
  402MXL         816,86 402
  405MXL         822,96 405
      326 MXL 3264-MXL   829,06 408
  410MXL         833,12 410
329.6MXL   3296 MXL   3296-MXL   837,18 412
  413MXL         839,22 413
        3360-MXL   853,44 420
      339 MXL 3392-MXL   861,57 424
  425MXL         863,6 425
    3424 MXL       869,7 428
  431MXL     3448-MXL   875,79 431
347.2MXL 434MXL 3472 MXL   3472-MXL 3472 MXL 881,89 434
  435MXL 3480 MXL       883,92 435
  440MXL 3520 MXL       894,08 440
  448MXL   358 MXL     910,33 448
362.4MXL 453MXL   362 MXL   3624 MXL 920,5 453
    3632 MXL       922,53 454
370.4MXL   3704 MXL 370 MXL 3704-MXL 3704 MXL 940,82 463
  464MXL         942,85 464
  468MXL         950,98 468
      378 MXL     959,1 472
  473MXL         961,14 473
  475MXL     3800-MXL   965,2 475
  480MXL         975,36 480
  487MXL         989,58 487
        3904-MXL   991,62 488
  493MXL 3944 MXL       1001,78 493
398.4MXL 498MXL     3984-MXL 3984 MXL 1011,94 498
  500MXL 4000 MXL   4000-MXL   1016 500
      403 MXL     1024,12 504
404.0 MXL       4040-MXL 4040 MXL 1026,16 505
    4064 MXL       1032,26 508
  516MXL         1048,51 516
  522MXL   418 MXL     1060,7 522
  524MXL         1064,77 524
  525MXL 4200 MXL       1066,8 525
      425 MXL     1078,99 531
  535MXL 4280 MXL       1087,12 535
    4320 MXL       1097,28 540
      437 MXL 4368-MXL   1109,47 546
      438 MXL     1113,53 548
  550MXL         1117,6 550
    4456 MXL       1131,82 557
      456 MXL     1158,24 570
      466 MXL     1184,65 583
  591MXL         1200,91 591
    4736 MXL   4736-MXL   1202,94 592
    4800 MXL 480 MXL     1219,2 600
  612MXL     4896-MXL   1243,58 612
      518 MXL     1316,73 648
    5224 MXL       1326,9 653
      525 MXL     1332,99 656
  665MXL         1351,28 665
      544 MXL     1381,76 680
        5448-MXL   1383,79 681
      600 MXL     1524 750
      608 MXL     1544,32 760
      640 MXL     1625,6 800
      764 MXL      1940,56 955
      765 MXL     1944,62 957
      810 MXL     2056,38 1012
      824 MXL     2092,96 1030
      848 MXL     2153,92 1060
      910 MXL     2310,38 1137
      1000 MXL     2540 1250
      1141 MXL     2897,63 1426
      1170 MXL     2972,81 1463
      1445 MXL     3669,79 1806
      1875 MXL     3810 1875

Contitech CONTI® SYNCHROBELT

BANDO

Megadyne

Fenner

Gates

OPTIBELT

Расчетная длина ремня
(мм)

Кол-во зубьев ремня


7 причин, чтобы начать сотрудничать с нашей компанией:

 - Лучшие цены на продукцию, благодаря отлаженной логистике и большим объемам закупок. Наша компания занимает первое место по объему продаж промышленной программы приводных ремней CONTITECH на территории РФ.


- Минимальные сроки поставки - самый большой склад на территории Москвы и Московской области по тематике приводные ремни, более 15000 наименований продукции в наличии, благодаря чему даже экстренный выход из строя ремня - не является Вашей проблемой, потому что с вероятностью 95% он есть в наличии.


- Среди нашей команды есть специалисты, которые могут подобрать ремень по параметрам передачи, а также провести расчет ременной передачи. Наша компания имеет опыт оптимизации приводов таким образом, что позволило клиентам ощутить реальную экономию на закупке комплектующих. При этом данный расчет и проверка привода делается БЕСПЛАТНО!


- Ассортимент нашей продукции является одним из самых широких на рынке, что позволяет закупать почти все комплектующие в одном месте, за счет чего достигается экономия на логистике для Вашего предприятия.


- Более 5000 предприятий на территории Российской Федерации выбрали нас в качестве собственных поставщиков.


- Мы являемся одной из тех компаний, что для Вашего удобства предусмотрели возможность приобретения товаров за наличный расчет.


- Наша продукция - премиум качества, но чтобы доказать Вам наше качество мы готовы поставить наши комплектующие на опробование в условиях Вашего производства! Уточняйте у Вашего персонального менеджера.



Зачем переплачивать за комплектующие, получать вынужденные простои оборудования и переплачивать за логистику, если можно просто купить премиум класс?!
