Зубчатые

Зубчатые ремни

ООО «ТПК «Белтимпэкс» предлагает Вам купить зубчатые ремни со склада в Москве производства ведущих мировых компаний, таких как: MULCO (Германия), SIT (Италия), ContiTech (Германия), BANDO (Япония), Megadyne (Италия), Fenner (Индия). Несмотря на то, что наша компания предлагает зубчатые ремни разной разных типов и разной ценовой категории, все они отвечают высоким требованиям к качеству, что подтверждается нашими постоянными клиентами.

Компания "ООО "ТПК "Белтимпэкс" является крупнейшим поставщиком зубчатых ремней в Москве. Наша Компания поставляет со склада и под заказ весь ассортимент зубчатых приводных ремней. Мы нацелены на долгосрочное и взаимовыгодное сотрудничество!

Как купить?

Для получения более подробной информации и подбора зубчатых ремней, просьба обращаться к нашим менеджерам:

  • +7 (495) 221-06-49

info@beltmarket.ru

Описание зубчатых ремней

Зубчатые ремни служат для передачи крутящего момента за счет зацепления зубьев на ремне с зубьями, проточенными на шкивах.

Зубчатые ремни применяются во всех отраслях промышленности, в передачах промышленного и бытового оборудования, приборах, машинах, механизмах, в автотранспорте. Спектр их применения очень широк, так как зубчатые ремни широко применяются в механизмах, где главное значение придается заданному позиционированию шкивов и их синхронному вращению. Они обеспечивают возможность передавать высокие нагрузки при небольших начальных натяжениях, что даёт возможность снизить нагрузку на подшипники и опоры валов в механизме передачи.

Достоинства зубчатых ремней

Широкое распространение зубчато-ременных передач вызвано в первую очередь их достоинствами:

  • полная синхронность передачи;
  • способность к передаче высоких нагрузок;
  • относительно малые габариты привода;
  • отсутствие проскальзывания ремня;
  • работа привода на больших скоростях, до 50 м/с;
  • возможность разработки приводов с большими передаточными отношениями;
  • пониженный уровень шума зубчато-ременных передач;
  • высокий КПД привода, до 98%;
  • обширный размерный ряд зубчатых ремней;
  • отсутствие необходимости привода в смазке;
  • упрощённая конструкция натяжного устройства, обусловленная малой вытяжкой ремня.

Классификация зубчатых ремней

Зубчатые ремни классифицируются по множеству параметром, каждая модель зубчатого ремня имеет своё назначение и область применения, рассмотрим основные:

  • по материалу изготовления;
  • по технологии производства;
  • по функциональности;
  • по расположению зубьев на ремне;
  • по типу профиля зуба.

Различия зубчатых ремней по материалу изготовления

Зубчатые ремни по материалу, из которого они изготовлены делятся на два типа:


Резиновые ремни, где основным компонентом резиновой смеси выступает полихлоропреновая резина (неопрен).

Зубчатые ремни из полихлоропреновой резины имеют следующие положительные свойства:

  • высокой химстойкостью (могут применяться в агрессивных средах),
  • стойкостью к тепловому старению (при нагреве они не утрачивают своих физико-механических свойств).
  • обладают стойкостью к озону,
  • при возгорании самозатухают (неопрен относится к негорючим материалам);
  • не подвержены газо- и паронепроницаемости.

Полиуретановые ремни, в которых основой соответственно является износостойкий полиуретан.

Зубчатые ремни из полиуретана имеют следующие основные преимущества:

  • ремни из полиуретана являются самыми крепкими и прочными,
  • обладают прочным соединением полиуретана с кордом,
  • ремни имеют высокую точность шага и малые допуски,
  • отличаются своей компактностью и возможностью передавать высокую мощность при большом количестве оборотов,
  • успешно применяются в приводах со шкивами небольшого диаметра и работающих с большим числом оборотов,
  • обеспечивают тихий и плавный ход в сочетании с высоким уровнем производительности,
  • могут быть не только приводными, но и протяжными и транспортирующими, для этого они выпускаются с покрытием или с перегородками.

Для придания зубчатым ремням дополнительных отличительных свойств и характеристик они выпускаются с разными комбинациями материалов корда и покрытия внешней поверхности ремня и покрытия зубьев.

Тип зубчатых ремней по технологии производства


Открытые или конечные зубчатые ремни

Конечные зубчатые ремни (как резиновые, так и полиуретановые) подходят для приводов линейных передач, реверсивных приводов, где необходимо точное позиционирование, широко применяются в транспортной технике, в подъемных механизмах и моечных установках.


Бесконечные (стыкованные) соединенные полиуретановые зубчатые ремни

Стыковка ремней данного типа в кольцо осуществляется поставщиком или потребителем несколькими способами. К примеру, стыковку можно проводить с помощью специального формующего устройства. Для этого производят вырубку концов ремня в виде гребня и соединяют концы таким образом, чтобы во впадины одного конца входили выступы другого. Концы ремня укладывают в формующее устройство, затем производят нагрев термоэластопласта до размягчения и последующего его охлаждения и отформовывают состыкованную часть ремня.

Ремни данного типа нашли широкое применение в приводах выполняющих роль транспортера и не выполняют роль привода.


Бесконечные или бесшовные ремни

Эти зубчатые ремни (как резиновые, так и полиуретановые) производятся с непрерывным кордом и используются там, где требуется максимальная степень синхронизации при передаче высокой мощности. Они бывают как определенной ширины, так и в рукавах-викелях из которых производится нарезка по ширине, запрашиваемой заказчиком. Они с успехом применяются в бытовой технике, в оборудовании для экструзии гранул, деревообрабатывающей промышленности, на ткацких станках, в кормосмесителях, системах охлаждения, производство картона, упаковочное оборудование и во многих других приводах различного оборудования.

Затрудняетесь с подбором зубчатого ремня для своего производства?
Звоните 495 221-06-49!
Наши специалисты имеют опыт подбора ремней, более 12 лет!

Различают следующие типы зубчатых ремней по функциональности

По функциональности зубчатые ремни делятся на классические односторонние ремни, двухсторонние, протяжные, транспортирующие с покрытием, транспортирующие с перегородками.

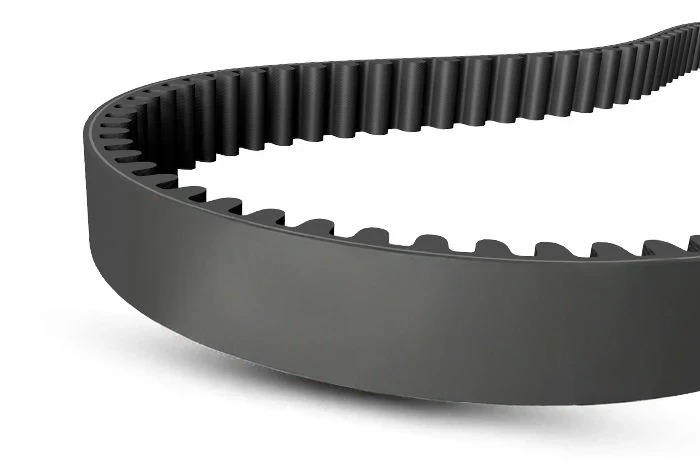

Односторонние зубчатые ремни

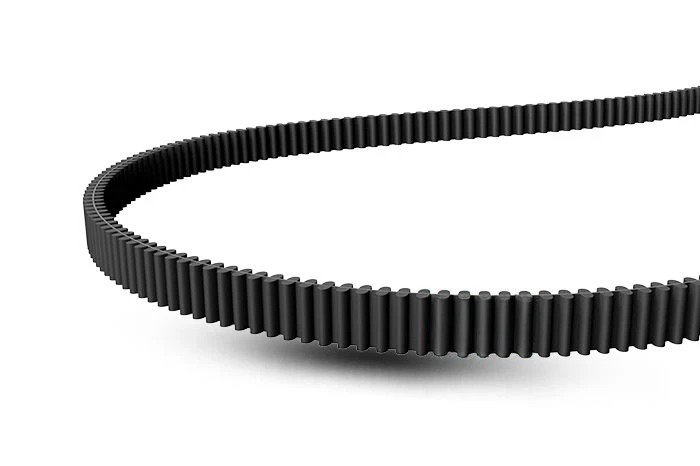

Двухсторонние зубчатые ремни


Протяжные ремни на зубчатой основе

Протяжные зубчатые ремни производятся по специальной технологии. Наносимое на ремни бесшовное покрытие имеет однородные свойства по всей длине ремня. Это обеспечивает протяжку продукта без проскальзывания и увеличение времени безостановочной работы оборудования.


Транспортирующие зубчатые ремни с бесшовным покрытием

Транспортирующие зубчатые ремни из полиуретана со специальным бесшовным покрытием отличаются прочностью и малым весом. Транспортирующие свойства зубчатые ремни приобретают благодаря нанесению на их поверхность специального бесшовного покрытия, Покрытие может быть из ПВХ, красной мягкой резины (LINATEX), кожи и так далее. Вид покрытия ремня обеспечивает хорошее сцепление с тем или иным перемещаемым продуктом. Улучшения характеристик транспортирующих зубчатых ремней можно добиться их перфорацией и добавлением различных проточек как на зубчатой части, так и на покрытии.


Транспортирующие зубчатые ремни с перегородками

Зубчатые ремни из полиуретана выпускаются с перегородками самой разнообразной формы, что обеспечивает точное позиционирование и надежную транспортировку практически любых изделий. Перегородки устанавливаются на несущей поверхности ремня, характер транспортируемой продукции определяет расположение и тип перегородок. Они могут быть установлены как стационарно, так и быть съемными, закрепляемыми при помощи специальных медных вставок.

По форме зубьев зубчатые ремни различаются следующим образом


Стандартные зубчатые ремни с прямым расположением зубьев

Они предусматривают применение шкивов со специальными боковыми ребордами, не допускающими соскакивания ремня.


Самоцентрирующиеся (самонаправляющиеся) зубчатые ремни

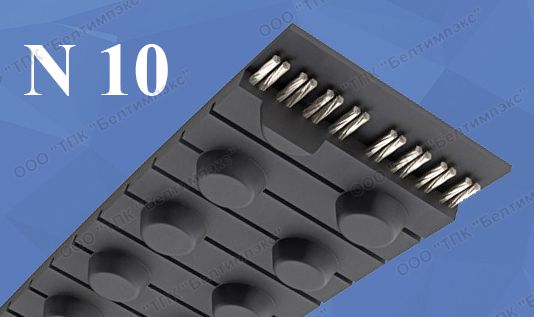

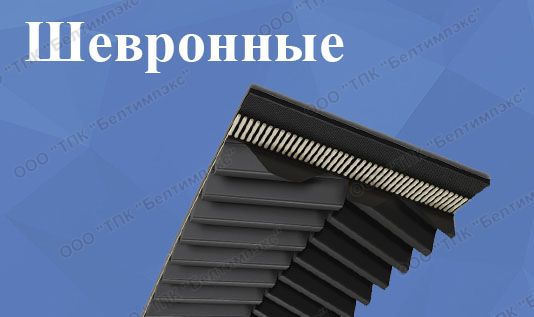

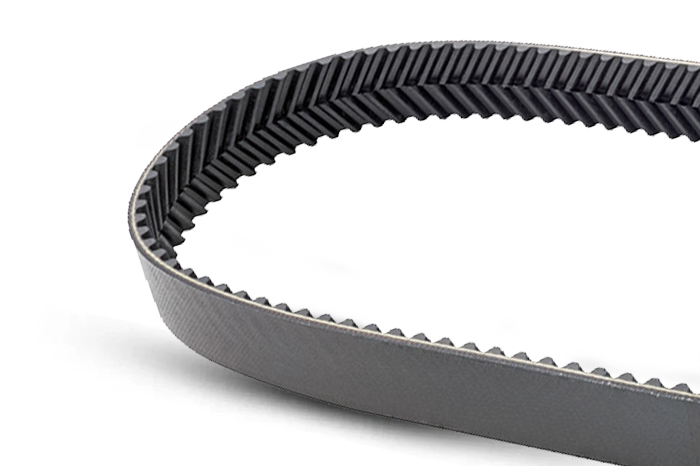

Эти зубчатые ремни выпускаются разных типов: ATK и BATK с центральной направляющей, SFAT со смещенными зубьями, BAT с закругленными зубьями, ремни с шевронными зубьями, комковатые ремни (ремни самоцентрирующиеся с зубом в виде усеченного конуса) N10. Ход этих ремней самонаправленный и не требует применения шкивов с ребордами, что уменьшает размер передачи в целом. Самоустанавливающиеся зубчатые ремни применяются там, где в силу различных причин эксплуатация стандартных зубчатых ремней не возможна.

Различия зубчатых ремней по типу профиля зуба

В зубчато-ременных передачах передача движения производится посредством зацепления зубьев шкива с зубьями ремня, поэтому особое внимание проектировщики уделяют форме зуба, что определяет надежность передачи.

Различная форма зубьев обеспечивает различное распределение напряжения на всей поверхности ремня, нагрузки на сами зубья и нагрузочную способность ремня в целом.

Зубья могут иметь трапецеидальный, полукруглый, или криволинейный профиль. Так же на сегодняшний день в производственном ряду. почти, каждого производителя есть ремни со сложным эксклюзивным профилем зубьев.

Типоразмеры зубчатых приводных ремней различных производителей и их взаимозаменяемость

ContiTech Optibelt Gates Megadyne Goodyear Bando
SYNCHROBELT® HTD 3M, 5M, 8M, 14M, STD, STD S8M, MXL, XL, L, H, XH, XXH Omega, ZR HTD 3M, 5M, 8M, 14M, STD S5M, S8M, S14M
MXL, XL, L, H, XH, XXH

Power Grip 3M, 5M, 8M, 14M,
MXL, XL, L, H, XH, XXH

ISORAN® RPP3 RPP5 RPP8 RPP14, STD S8M
MXL XL L H XH XXH
Hi-Performance Pd STS Supertorque
SYNCHROFORCE® CXP HTD 3M, 5M, 8M, 14M, STD S8M Omega HP HTD 3M, 5M, 8M, 14M PowerGrip® GT2, PowerGrip® GT3
3MGT, 5MGT, 8MGT, 14MGT
ISORAN®SILVER RPP5 RPP8 RPP14

White Hawk

HPS
SYNCHROFORCE® CXA HTD 8M, 14M,STD S8M Omega HL HTD 8M, 14M

ISORAN®GOLD

Black Hawk

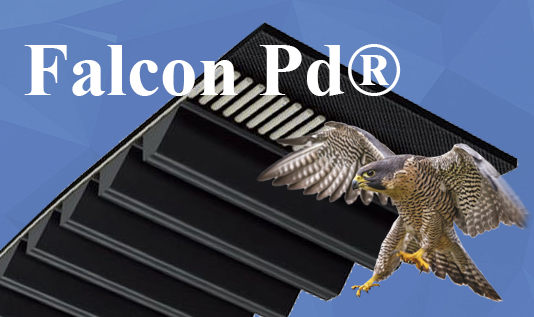

SYNCHROFORCE® Extreme HTD 8M, 14M, S8M, C8M, C14M   Polychain® GT 2, 8MGT, 14MGT   Falcon PD King Power  Supertorque — KPS, PU-Zahnriemen
SYNCHROCHAIN® C8M, C14M   Polychain® GT 2, 8MGT, 14MGT
