Стационарный подшипниковый корпус SNS

Компания ООО "ТПК "Белтимпэкс" предлагает стационарные подшипниковые корпуса SNS нового поколения.

Корпус, упреждающий поломку подшипника...

В Ваших руках жизнь оборудования! Жизнь подшипников в новом поколении стационарных корпусов SNS настолько хороша, что сферические роликовые подшипники служат до 50% дольше, чем обычно. Это происходит благодаря уникальной конструкции корпуса SNS, который в работе сам приспосабливается к подшипнику.

Подшипники INA и FAG: Чугунные подшипники с корпусами (подшипниковые узлы) Тип UCF 200

Стационарный подшипниковый корпус SNS -
Увеличенный на 50% срок службы подшипника!

Новое поколение корпусов FAG окупит все Ваши затраты

- Более продолжительный срок службы используемых подшипников
- Легко взаимозаменяемы благодаря стандартным размерам
- Низкие требования к обслуживанию и сокращение простоев
- Низкие затраты на установку
- Снижение использования материалов
- Низкие эксплуатационные расходы

Замена 1-в-1 для обычных корпусов

…для различных отраслей промышленности
- Дробилки и горнодобывающее оборудование
- Ленточные конвейеры и приводные колеса
- Оборудование для производства бумаги
- Вентиляторы
- Тяжелое машиностроение
Подшипниковые корпуса SNS предназначены для установки сферических роликовых подшипников серий 230.240.., 231... 222.232.. и 223 ... с диаметрами отверстий от 115 до 530 мм.

Подшипники INA и FAG: Чугунные подшипники с корпусами (подшипниковые узлы) Тип UCF 200

Мониторинг состояния для предотвращения незапланированных простоев:
- Диагностика вибрации по контрольным точкам в режиме реального времени с помощью датчика FAG SmartCheck
- Контроль состояния пластичной смазки с использованием легко встраиваемого устройства FAG GreaseCheck

Простая установка и точное местоположение корпуса благодаря:
- сопрягаемым поверхностям, механически обработанным с высокой размерной точностью
- монтажным прорезям и пазам для легкого снятия верхней секции корпуса
- меток на нижней секции для быстрой и точной сборки и установки корпуса

Простая и легкая процедура технического обслуживания:
- Эффективное смазывание подшипника с помощью системы FAG Concept 8 и канавки для смазывания в верхней секции корпуса
- Смазывание подшипника обеспечивается независимо от его положения

Диапазон стандартных уплотнений обеспечивает герметизацию для любого приложения:
- Лабиринтные уплотнения для высоких частот вращения
- Уплотнения Taconite для сильно загрязненной среды или пыли

В качестве стандартного материала используется высококачественный чугун с шаровидным графитом:
- Высокая прочность на разрыв
- Низкая чувствительность к ударам

Оптимизированное распределение нагрузки защищает подшипник и снижает мавокупные затраты


Подшипники INA и FAG: Чугунные подшипники с корпусами (подшипниковые узлы) Тип UCF 200 Подшипники INA и FAG: Чугунные подшипники с корпусами (подшипниковые узлы) Тип UCF 200

Обычное распределение нагрузки
Вертикально действующая нагрузка создает неблагоприятную, ограниченную по ширине зону нагрузки в подшипнике. Верхние тела качения в подшипнике подвергаются более высоким нагрузкам, в то время как соседние ролики остаются незагруженными. Нагрузка на наиболее нагруженное тело качения увеличивается по мере увеличения нагрузки на подшипник.
Результат: преждевременный выход из строя подшипника

Распределение нагрузки в корпусе SNS
Новый корпус создает в нагруженном подшипнике более широкую зону нагрузки. Нагрузка на подшипник распределяется более равномерно по нескольким телам качения. Максимальная нагрузка не сосредоточена на верхнем ролике в подшипнике, а распределяется по соседним роликам. Тела качения подшипника в новом корпусе подвергаются меньшей нагрузке.

Результат: более продолжительный срок службы подшипника
Подшипники INA и FAG: Чугунные подшипники с корпусами (подшипниковые узлы) Тип UCF 200

Заключение: срок службы подшипника на 50% дольше благодаря инновационной конструкции нового корпуса


Уплотнения для корпусов подшипников

Уплотнение с двумя кромками DH Уплотнение с двумя кромками DH
1 - уплотнение с V-образным кольцом DHV
2 - уплотнение из войлока FSV
3 - полоска из войлока FJST
уплотнения DHV, FSV, FJST

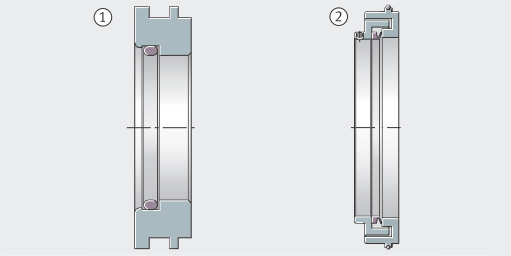

1 - уплотнение TSV
2 - уплотнение TCV
уплотнения TSV, TCV

Фланцевые корпуса
F112 F5 (от F505 до F513) F5 (от F515 до F522)
Фланцевые корпуса F112 Фланцевые корпуса F5 (от F505 до F513) Фланцевые корпуса F5 (от F515 до F522)
