Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223-..E1-T41A(D)
Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223-..E1-T41A(D) для вибрационных машин

Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223..-A-MA-T41A
Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223..-A-MA-T41A для вибрационных машин

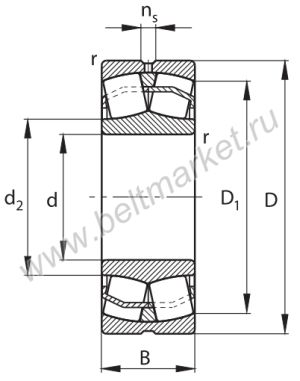

Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223-..E1-T41A(D)
для вибрационных машин

Размеры

Грузоподъемность

Пре-дель­ная
частота
враще-ния
nG
мин -1

Относит-ельная частота вращения (по темпера-туре)
nB

Услов-ное
обозначе-ние подшип-ников
FAG

Вес,
кг

Ø
вала, мм

d,
мм

D,
мм

B,
мм

r
min,
мм

ns,
мм

D1,
мм

d2,
мм

дина-
мич.
Cr
кН

статич.
C0r кН

по уста-лост-ной проч-ности
Cur
кН

40

40

90

33

1,5

4,8

76

52,4

156

150

13,1

7500

5800

22308-E1-T41A

1,05

45

45

100

36

1,5

6,5

84,7

58,9

186

183

16,1

6700

5300

22309-E1-T41A

1,39

50

50

110

40

2

6,5

92,6

63

228

224

20,3

6000

4950

22310-E1-T41A

1,9



55

55

120

43

2

6,5

101,4

68,9

265

260

23,9

5600

4650

22311-E1-T41A

2,27

60

60

130

46

2,1

6,5

110,1

74,8

310

310

28

5000

4300

22312-E1-T41A

2,89

65

65

140

48

2,1

9,5

119,3

83,2

355

365

32,5

4800

3950

22313-E1-T41A

3,57



70

70

150

51

2,1

9,5

128

86,7

390

390

36,5

4500

3850

22314E1-T41A

4,21

75

75

160

55

2,1

9,5

136,3

92,4

440

450

40,5

4300

3650

22315-E1-T41A

5,18

80

80

170

58

2,1

9,5

145,1

98,3

500

510

45

4300

3450

22316-E1-T41A

6,27



85

85

180

60

3

9,5

154,2

104,4

540

560

50

4000

3300

22317-E1-T41D

7,06

90

90

190

64

3

12,2

162,5

110,2

610

630

55

3600

3100

22318-E1-T41D

8,51

95

95

200

67

3

12,2

171,2

116

670

695

60

3000

2900

22319-E1-T41D

9,69



100

100

215

73

3

12,2

183,3

124,2

815

915

75

3000

2550

22320E1-T41D

12,8

110

110

240

80

3

15

204,9

143,1

950

1060

91

2600

2250

22322-E1-T41D

17,7

120

120

260

86

3

15

222,4

150,8

1080

1160

103

2600

2080

22324E1-T41A

22,5



130

130

280

93

4

17,7

240

162,2

1250

1370

117

2400

1870

22326-E1-T41A

28

140

140

300

102

4

17,7

255,7

173,5

1460

1630

132

2200

1700

22328-E1-T41A

35,1

150

150

320

108

4

17,7

273,2

185,3

1630

1860

147

2000

1550

22330-E1-T41A

42,2

Все сферические роликоподшипники серии 223..-Е1-Т41Аф) являются исполнениями Х-Life.

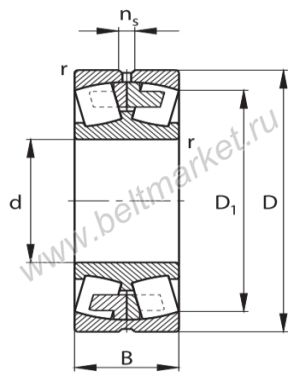

Специальные сферические роликоподшипники FAG с цилиндрическим отверстием серии 223..-A-MA-T41A
для вибрационных машин

Размеры

Грузоподъемность

Предель­ная
частота
враще-ния
nG
мин -1

Относитель-ная частота враще-ния (по темпера-туре)
nB

Условное
обозначе-ние подшип-ников
FAG

Вес,
кг

Ø
вала, мм

d,
мм

D,
мм

B,
мм

r
min,
мм

ns,
мм

D1,
мм

дина
мич.
Cr
кН

статич.
C0r кН

по усталост-ной проч-ности
Cur
кН

160

160

340

114

4

17,7

289

1430

1900

136

2000

1490

22332-A-MA-T41A

52,7

170

170

360

120

4

17,7

305

1600

2120

144

1800

1380

22334-A-MA-T41A

59,5

180

180

380

126

4

23,5

324

1700

2240

229

1500

1280

22336-A-MA-T41A

72,2



190

190

400

132

5

23,5

339

1860

2500

173

1500

1220

22338-A-MA-T41A

81

200

200

420

138

5

23,5

359

2080

2800

189

1400

1130

22340-A-MA-T41A

93,5

220

220

460

145

5

23,5

392

2320

3350

217

1300

980

22344-A-MA-T41A

120


Из всех машин самым высоким уровнем вибраций обладают виброгрохоты, строительные катки и пилорамы. Наряду с высокими скоростями вращения и нагрузками, подшипники качения, установленные в вибровозбудителях данных машин, должны выдерживать также большие ускорения и центробежные силы. Специальные подшипники FAG, разработанные для вибрационных машин, наилучшим образом подтвердили свою состоятельность на практике.
