Шкивы клиновые для ремней классического и узкого профиля, предлагаемые Вашему вниманию, предназначены для работы в силовых приводах промышленного оборудования.

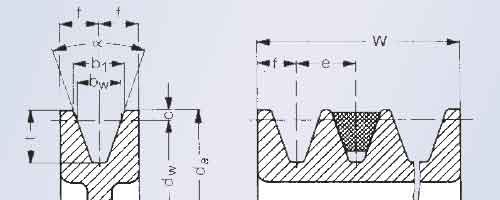

Расшифровка буквенных обозначений размеров шкивов для классических клиновых ремней:

f - расстояние между осью крайней канавки и ближайшим торцом шкива (мм.)
α - угол канавки шкива (°)
b1 - наружная ширина канавки шкива (мм.)
bw - расчетная ширина канавки шкива (мм.)
t - глубина канавки шкива (мм.)

c - глубина канавки над расчетной шириной (мм.)
dw - расчетный диаметр шкива (мм.)
de - наружный диаметр шкива (мм.)
W - ширина шкива (мм.)
e - расстояние между осями канавок (шаг) (мм.)


Шкивы для клиновых ремней классического профиля могут применяться для работы с клиновыми ремнями классического (Z, A, B и C), узкого (SPZ, SPA, SPB и SPC) и многоручьевых профилей.
Шкивы для клиновых ремней классического профиля поставляются в стандартном исполнении под расточку и с посадочным местом под втулку типа "Taper Bush" ("Taper Lock").

Конструктивно шкивы для клиновых ремней классического профиля могут быть выполнены в трех вариантах исполнения: сплошные - P, облегченные - D и со спицами - R.

Расшифровка буквенных обозначений размеров шкивов для классических клиновых ремней:

d - максимальный диаметр вала (мм.)
M - диаметр ступицы (мм.)
U - диаметр выточки шкива (мм.)
dw - делительный диаметр (мм.)

L - ширина ступицы (мм.)
Z - ширина выточки (мм.)
W - ширина рабочей части шкива (мм.)


В качестве материала для изготовления классических клиновых шкивов используется:


  • - Серый чугун GG 25 - при работе с большими нагрузками на ременную передачу;

ПОД ЗАКАЗ


  • - Алюминиевый сплав AlCuMgPbF34 - при необходимости уменьшения массы узла;
  • - Сталь С45 - при необходимости уменьшения массы узла и сохранения прочности;

Кроме указанных материалов для изготовления шкивов могут применяться нержавеющая сталь, медь, пластмассы.


Предлагаемые Вашему вниманию шкивы, строго соответствуют по профилю типам выпускаемых клиновых ремней.

Технология, в соответствии с которой производятся шкивы для приводных клиновых ремней, позволяет выпускать изделия с высокой точностью, которая гарантирует равномерное распределение нагрузки при работе привода и снижение износа применяемых ремней.
